软管连接系统

卡盘

产品介绍

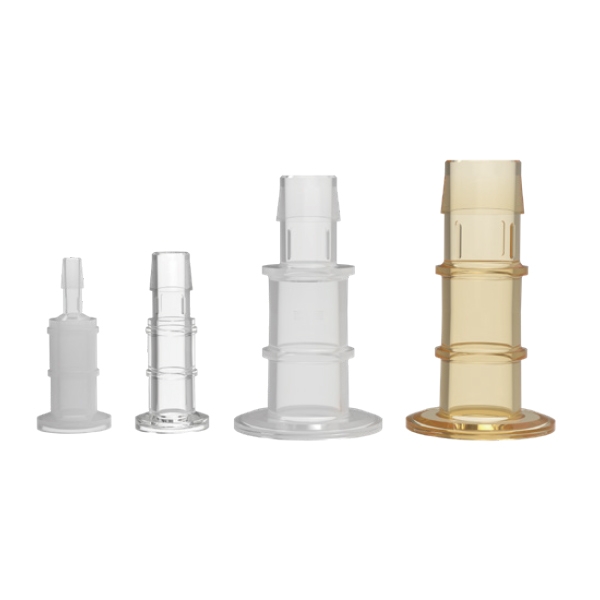

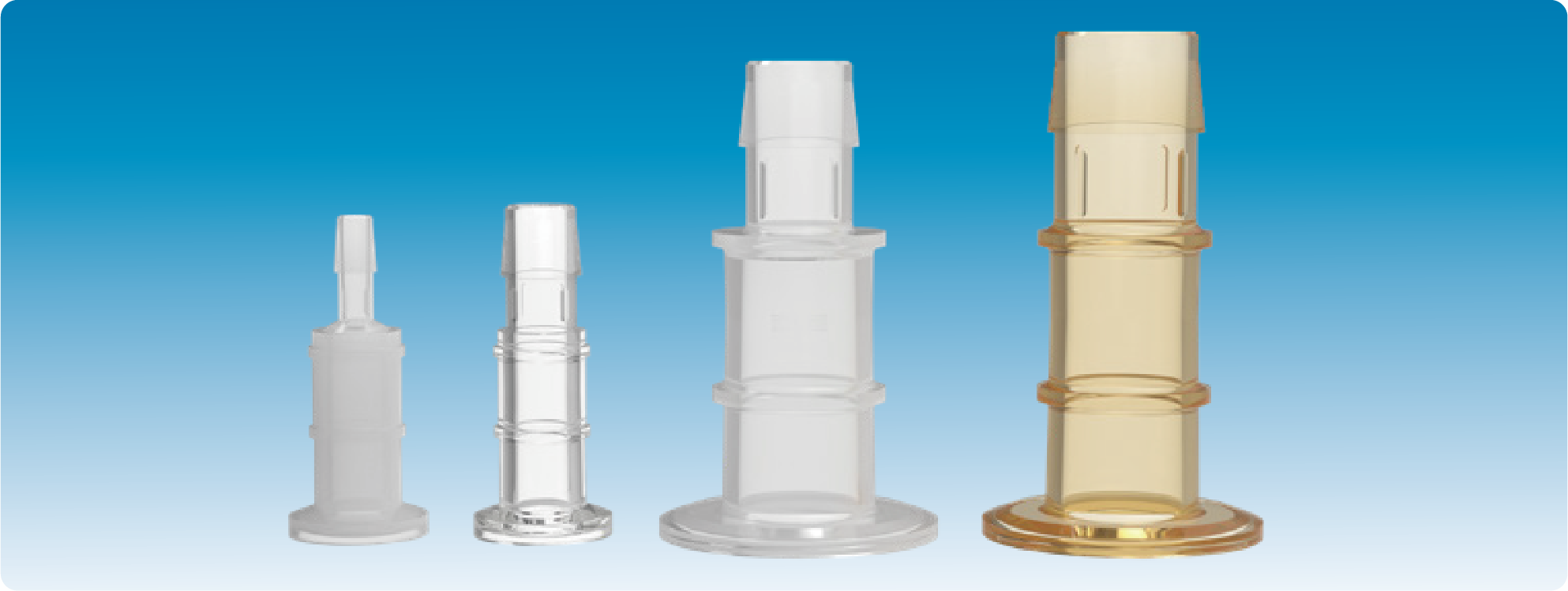

BEIONFLUID卡盘

卫生级卡盘配件

卡盘简介

该产品适用于多个行业，包括一次性制药、生物技术、饮料、乳品、食品和产品生产过程中卫生非常重要的其他行业。

卫生级卡盘接头旨在优化TPE管材的连接，例如Flexelene® FX、CFX和C-Flex^®管材，易于组装，但具有更高的额定压力。Flexelene^®135C提供卓越的泵送性能，在较高温度下具有低散裂和柔韧性。五种材料可以选择从小号到1英寸的配件。倒钩尺寸包括1/4"、3/8"、1/2"和1"（英寸）。

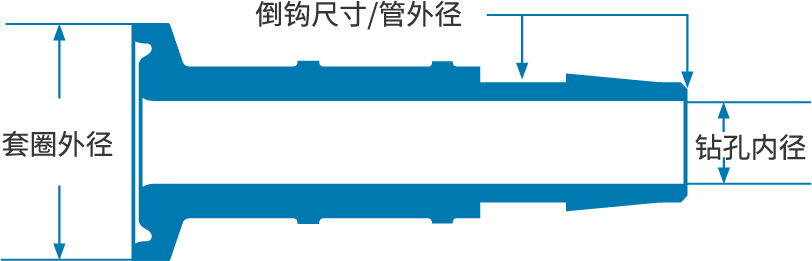

卫生级卡盘配件（也称为快接接头）的尺寸由管端（倒钩/倒钩颈）的外径决定，而不是由套圈的外径决定。

其他优势

• 光滑的内径表面可减少湍流和死角2-3微英寸，是其他同类产品的3倍。
• 适用于所有市售夹具。
• 符合ISO 13485，ISO 9001的标准。

倒钩尺寸对应参数表

倒钩尺寸/管内径	接头尺寸	垫片尺寸	夹具尺寸	钻孔内径	套圈外径
(1/4″).250	MINI	1/4"MINI*	1/2"-3/4"	.146	.984
(3/8″).375	MINI	3/8"MINI*	1/2"-3/4"	.274	.984
(1/2″).500	MINI	1/2"MINI*	1/2"-3/4"	.352	.984
(3/4″).750	MINI	3/4"MINI	1/2"-3/4"	.592	.984
(1″)1.000	1"	1"	1" OR 1 1/2"	.813	1.984

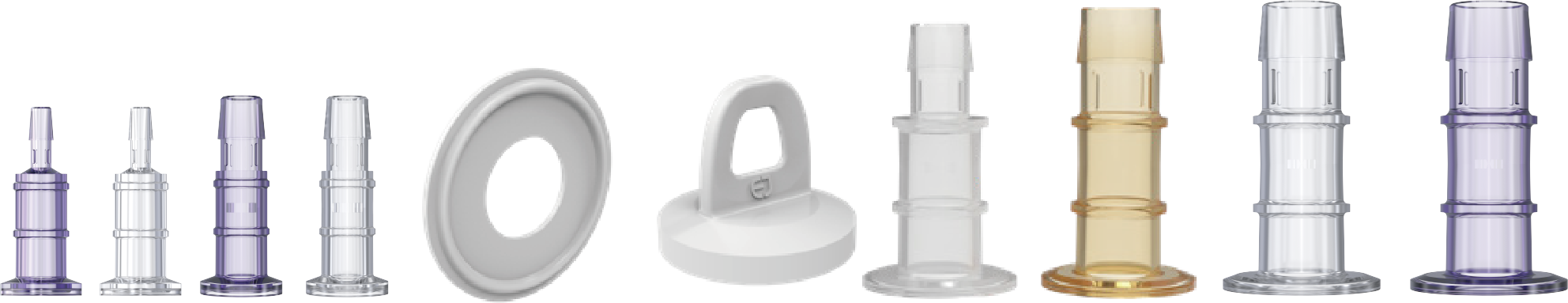

规格

卡盘尺寸/倒钩尺寸	型号	CVU	NK7	PP	PS
3/4"×1/4"	SF12-SB4	CVU	NK7	PP	PS
3/4"×3/8″	SF12-SB6	CVU	NK7	PP	PS
3/4"×1/2″	SF12-SB8	CVU	NK7	PP	PS
3/4"×3/4″	SF12-SB12	CVU	NK7	PP	PS
1″×3/4″	SF16-SB12	CVU	NK7	PP	PS
1″	SF16-SB16	CVU	NK7	PP	PS
1″×1/4″	SF16-SB4	CVU	NK7	PP	PS
1″×3/8″	SF16-SB6	CVU	NK7	PP	PS
1″×1/2″	SF16-SB8	CVU	NK7	PP	PS
迷你卫生垫圈 • 铂金固化
1/2″	42MP-RXC1/2	透明硅胶
卫生垫圈Maxi • 铂金固化
1″	40MP-RXC1	透明硅胶
迷你卫生卡盘帽
1/2″-3/4″	SF12-CAP	CVU	NK7	PP	PS
卫生卡盘帽
1″	SF16-CAP	CVU	NK7	PP	PS

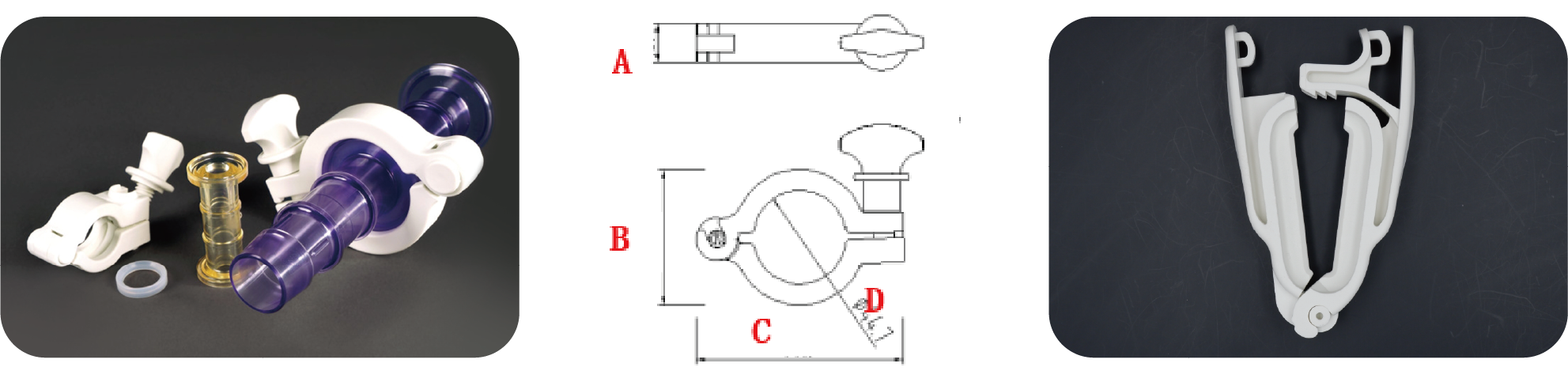

配件——卫生卡盘夹

型号	名称	材质	A	B	C	其他参数
NG075WHT	TC25卡箍	玻纤尼龙	18.9	32.2	55.9	20.5
NG150WHT	TC50卡箍	玻纤尼龙	18.4	64.3	99.9	44.7
BFKG-1	TC25卡箍	玻纤尼龙	18.9	32.2	55.9	20.5
BFKG-2	TC50卡箍	玻纤尼龙	18.4	64.3	99.9	44.7
BFKG-3	TC2寸卡箍	玻纤尼龙	18.67	77.7	113.2	57.7
BFKG-4	TC3寸卡箍	玻纤尼龙	18.8	104.5	139.5	84.8
BFKG-5	TC4寸卡箍	玻纤尼龙	18.5	133.5	166.5	110.5
BFJLJ-1	截留夹	玻纤尼龙	19	49.45	114.17	-
