摇臂隔离阀
产品介绍

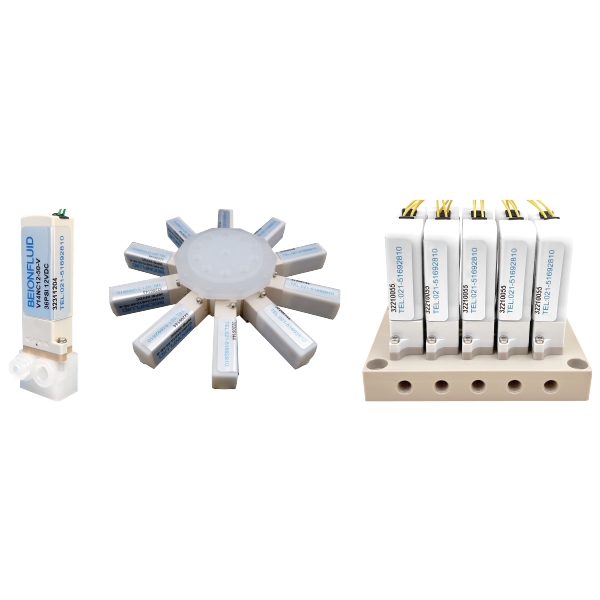

一、V14系列摇臂隔离阀

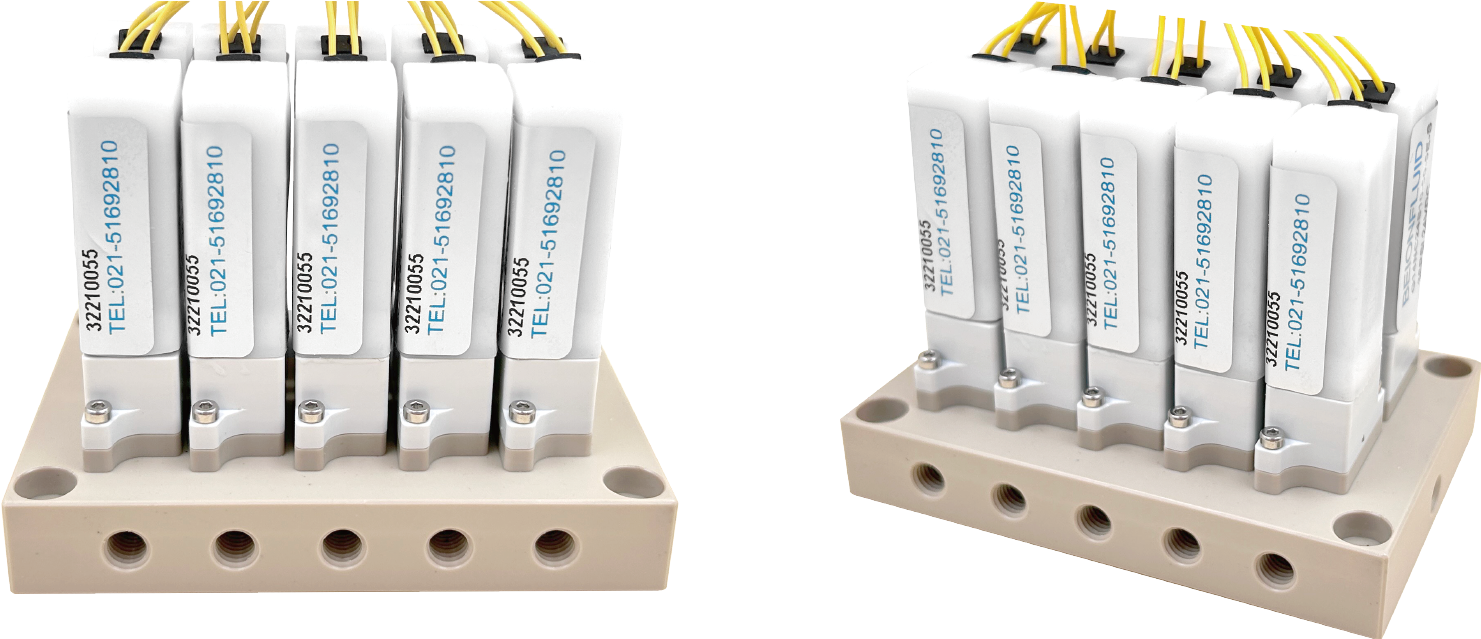

产品特性
- 体积小、重量轻，多个支路可单独控制
- 适用于多样本精密取样、安装空间苛刻及集成式汇流板等场合
- 响应速度在10ms以内
- 流量系数CV值达0.03，零泄漏
- 阀体材质可选PEEK/PVDF，膜片材质可选EPDM/FKM/FFKM

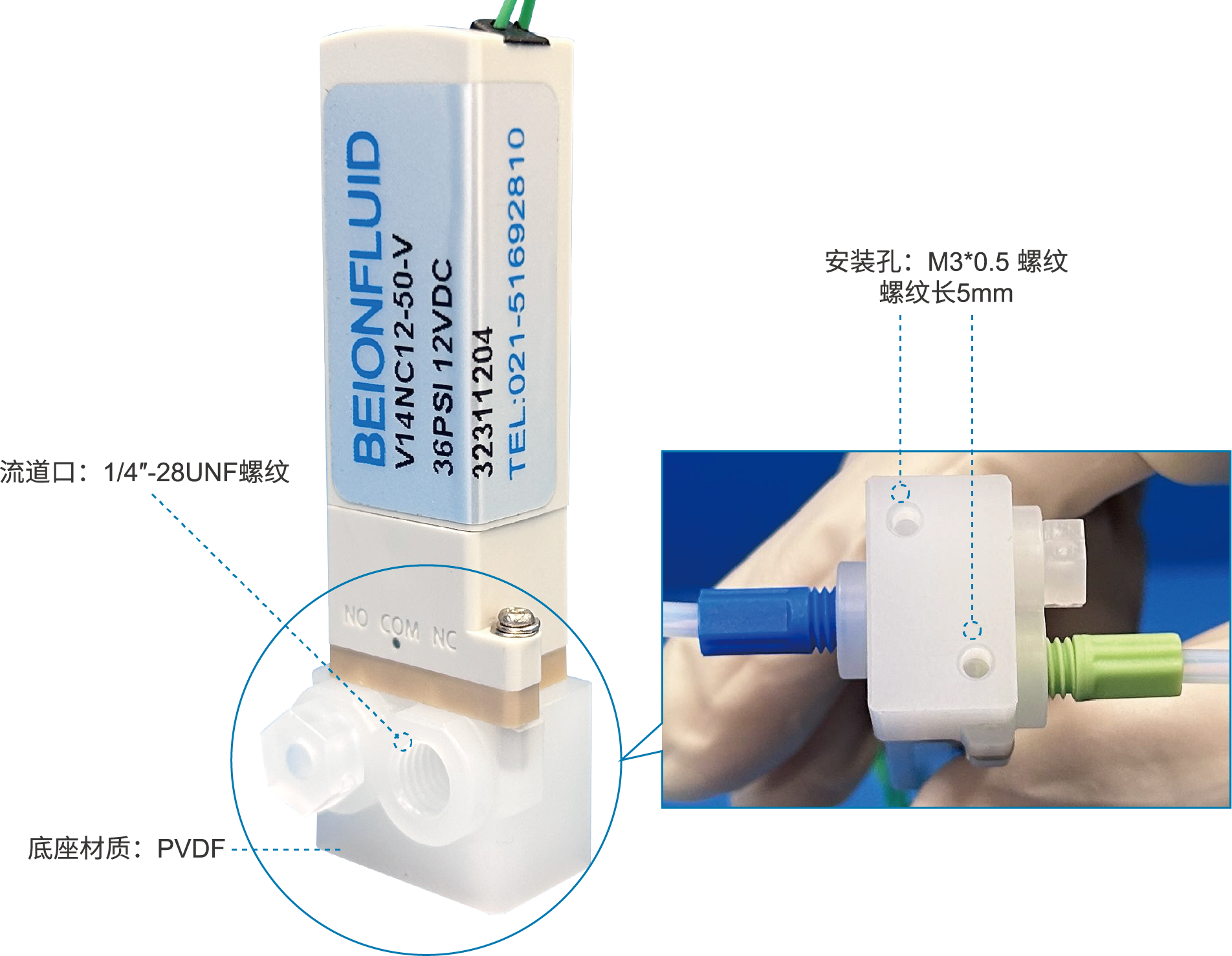

- 汇流板螺纹规格为1/4"-28UNF螺纹
- 可提供定制服务，多种阀组适配多种应用场景

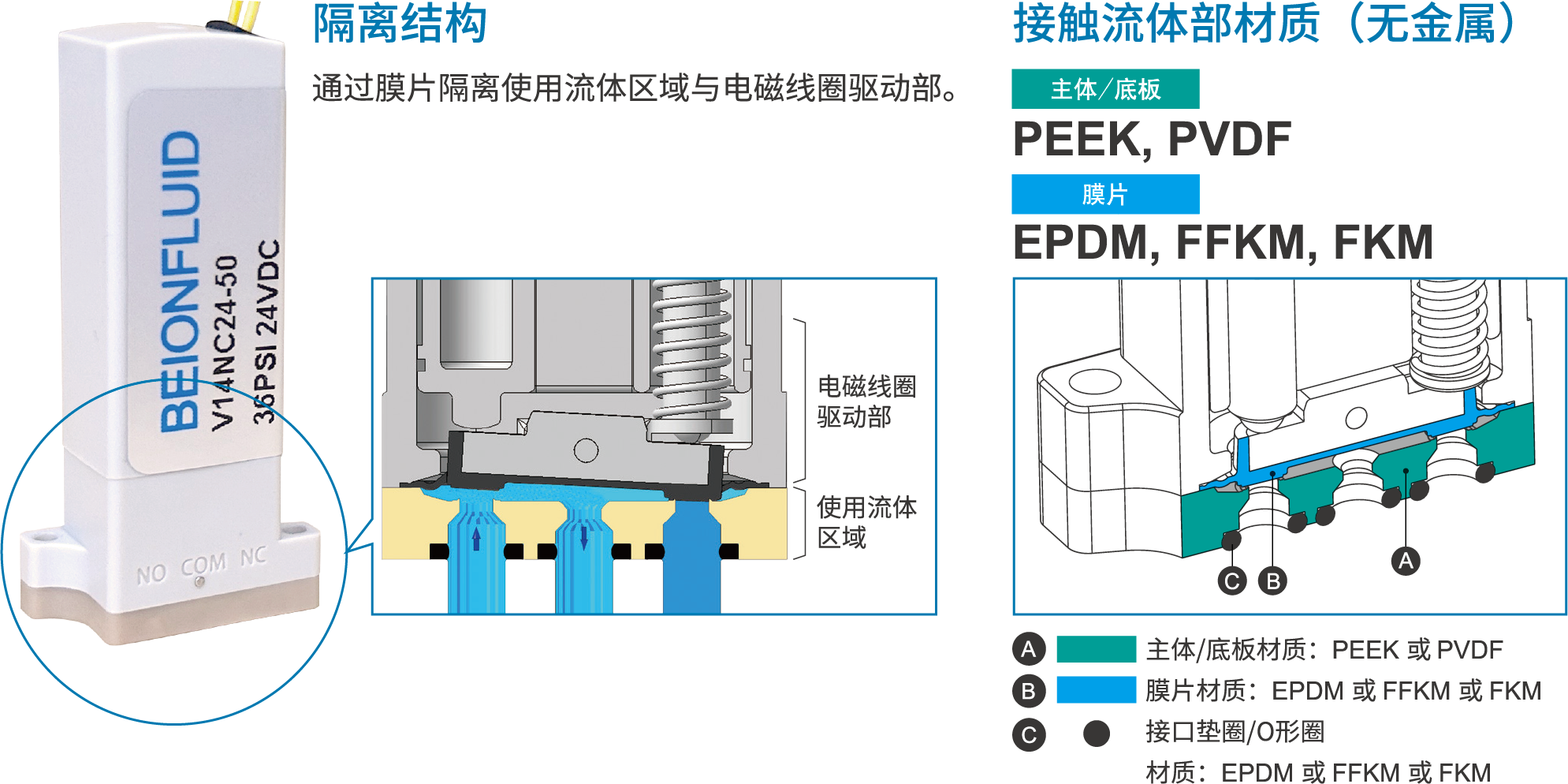

- 隔离结构：通过膜片隔离流体区域与电磁线圈驱动部，接触流体部无金属

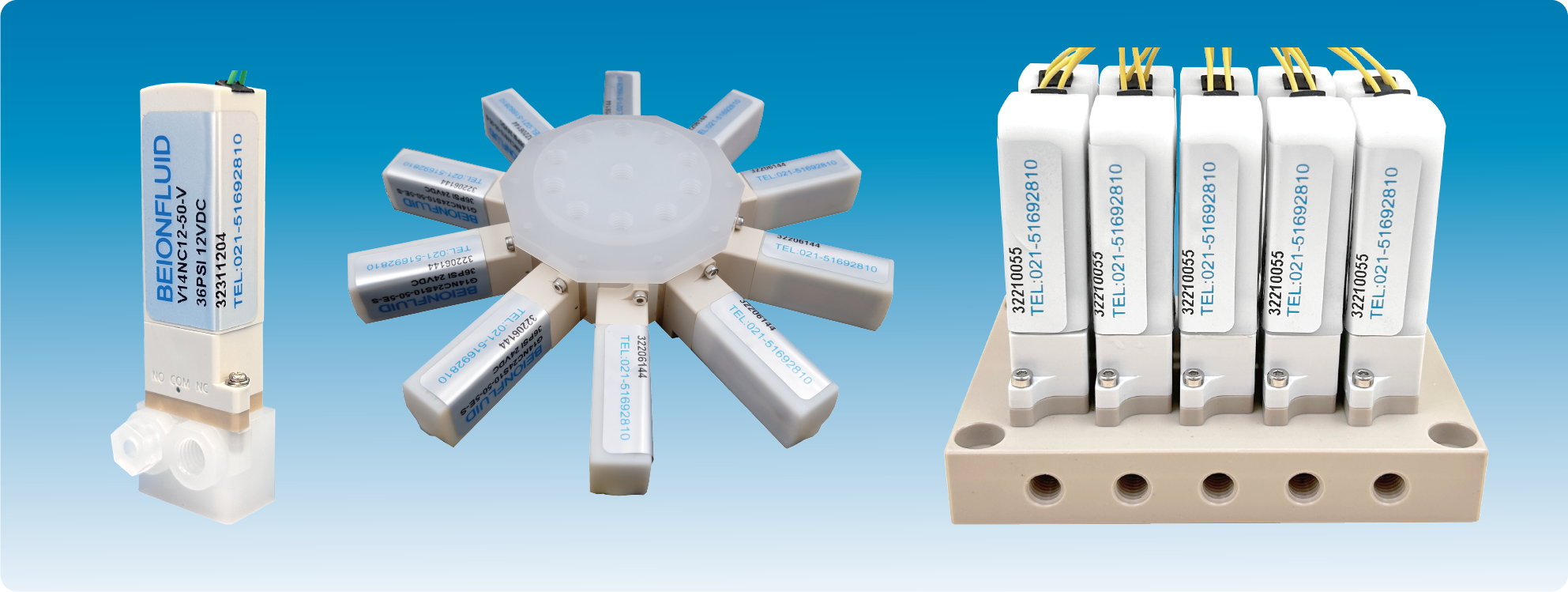

多种阀组
适合多种应用场景
命名规则
V14 XX XX - XX - X
① ② ③ ④ ⑤
① V14系列
② 结构：T(3通)、NO(常开)、NC(常闭)
③ 电源：12(DC12V)、24(DC24V)
④ 通径：50(0.055in)
⑤ 触液部分材质：
留空：PEEK阀体+EPDM膜片、1：PVDF阀体+FFKM膜片、2：PEEK阀体+FKM膜片、
3：PVDF阀体+FKM膜片、4：PEEK阀体+FFKM膜片
⑥ 安装块材质及螺纹尺寸（拓展位）：
留空：无安装块、V：PVDF安装块(1/4"-28UNF螺纹)
① ② ③ ④ ⑤
① V14系列
② 结构：T(3通)、NO(常开)、NC(常闭)
③ 电源：12(DC12V)、24(DC24V)
④ 通径：50(0.055in)
⑤ 触液部分材质：
留空：PEEK阀体+EPDM膜片、1：PVDF阀体+FFKM膜片、2：PEEK阀体+FKM膜片、
3：PVDF阀体+FKM膜片、4：PEEK阀体+FFKM膜片
⑥ 安装块材质及螺纹尺寸（拓展位）：
留空：无安装块、V：PVDF安装块(1/4"-28UNF螺纹)
参数
技术参数
| 使用压力范围 | 孔直径 | 响应时间 | 泄漏值 | 使用环境 | 阀室容积 | 重量 |
|---|---|---|---|---|---|---|
| -75kPa ~ 0.25MPa | 1.4mm | 10ms以下(空气压时) | 零泄漏(压缩空气40PSI下，泄漏值<0.2SCCM) | 5~40°C | 20μL | 30g |
| 额定电压 | 允许电压波动 | 线圈绝缘级别 | 功率 | 流量系数cV |
|---|---|---|---|---|
| DC12V、DC24V | 额定电压的±10% | B级 | 2.6W、2.3W | 0.03（纯水） |

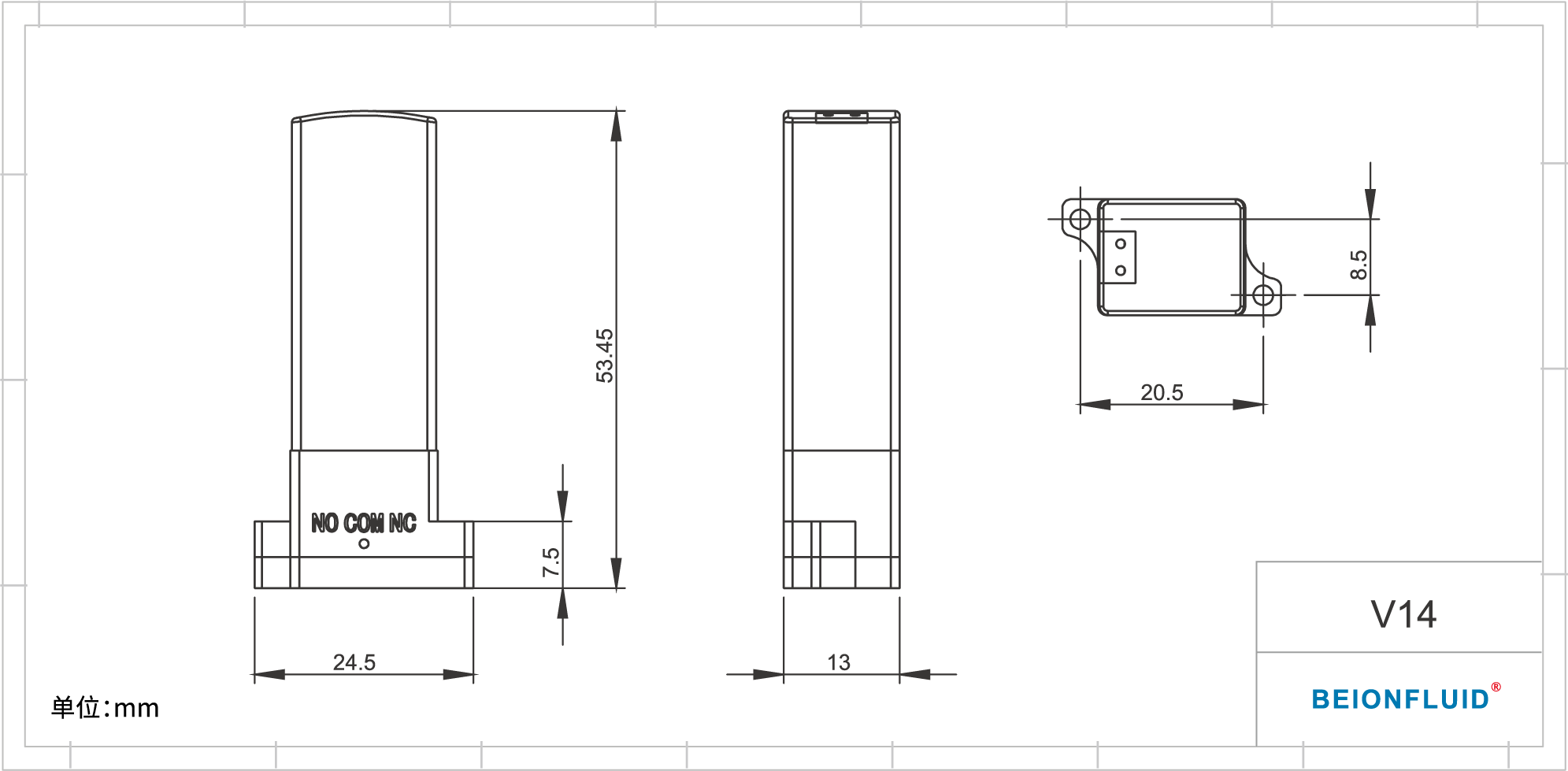

安装图纸尺寸（单位：mm）

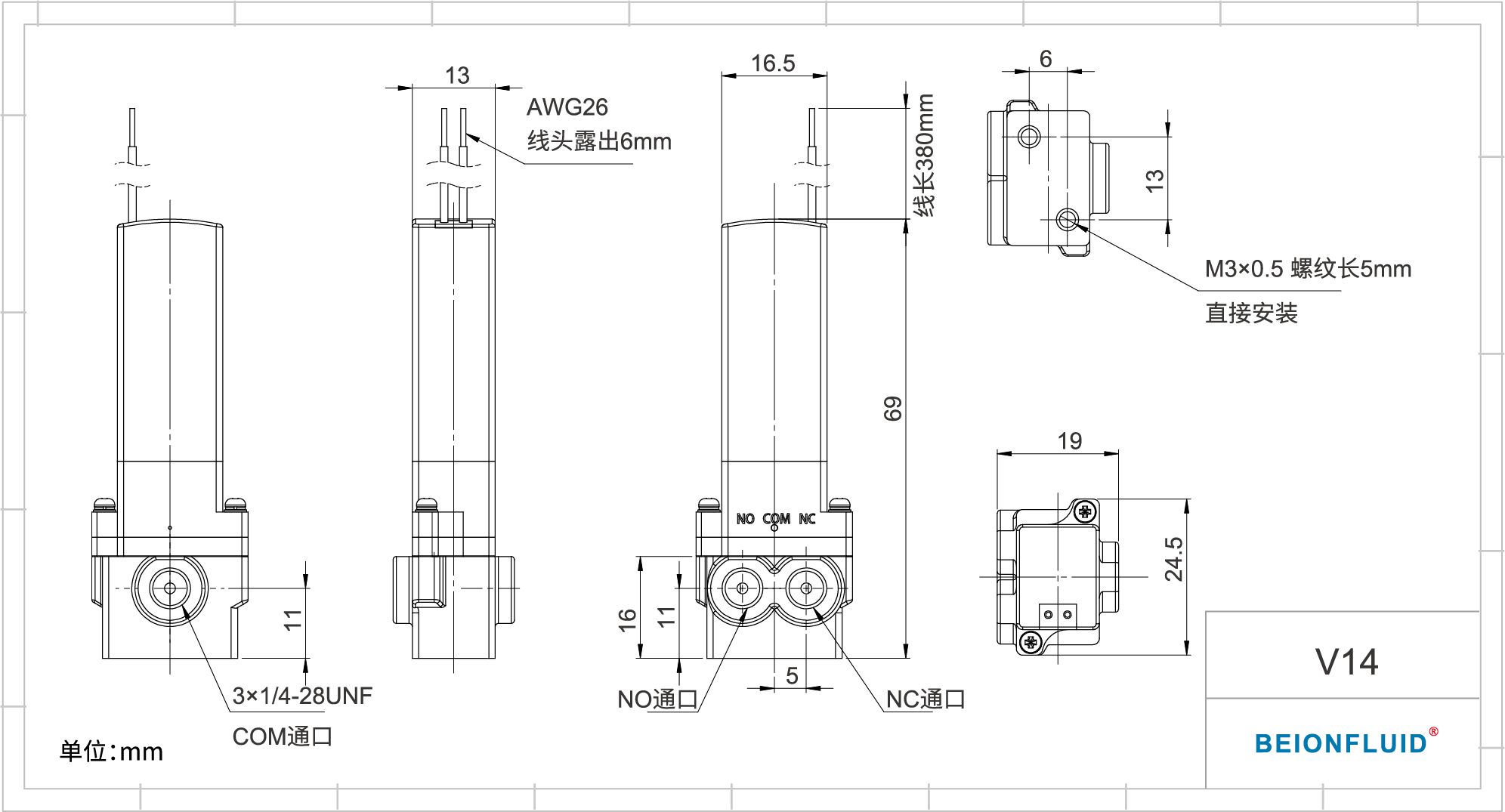

带底座款

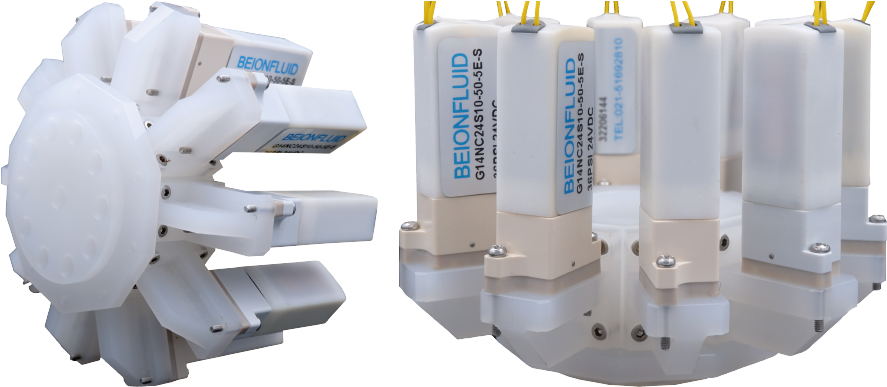

二、G14摇臂阀组系列
命名规则
G14 XX XX S XX - XX - X X - X
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① G14系列：摇臂阀组
② 结构：T(3通)、NO(常开)、NC(常闭)
③ 电源：12(DC12V)、24(DC24V)
④ 隔离阀数量：01(1个阀)、02(2个阀)……
⑤ 最小孔径：50(0.055in)
⑥ 其他触液材料：同V14系列触液材质规则
⑦ 汇流板材料：留空-PEEK、V-PVDF
⑧ 阀组形式：空白-圆周型、L-圆周垂直型、S-方体型
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① G14系列：摇臂阀组
② 结构：T(3通)、NO(常开)、NC(常闭)
③ 电源：12(DC12V)、24(DC24V)
④ 隔离阀数量：01(1个阀)、02(2个阀)……
⑤ 最小孔径：50(0.055in)
⑥ 其他触液材料：同V14系列触液材质规则
⑦ 汇流板材料：留空-PEEK、V-PVDF
⑧ 阀组形式：空白-圆周型、L-圆周垂直型、S-方体型

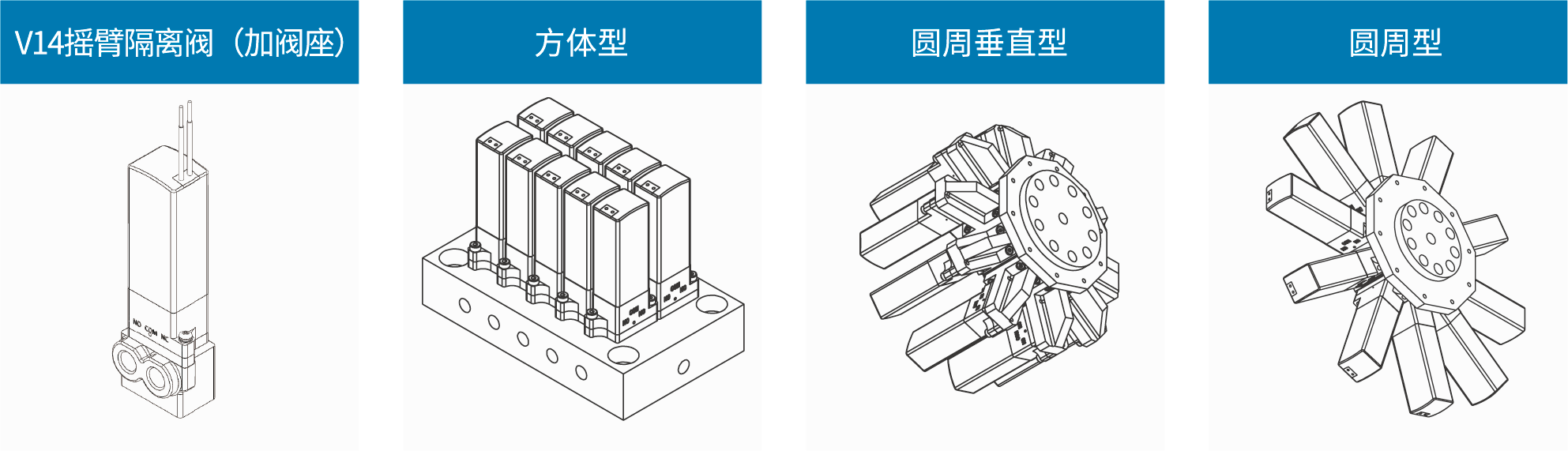

方体型：
圆周垂直型：

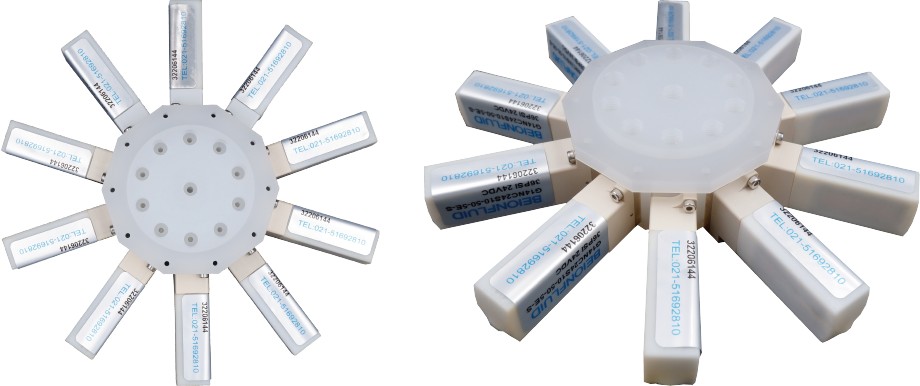

圆周型：

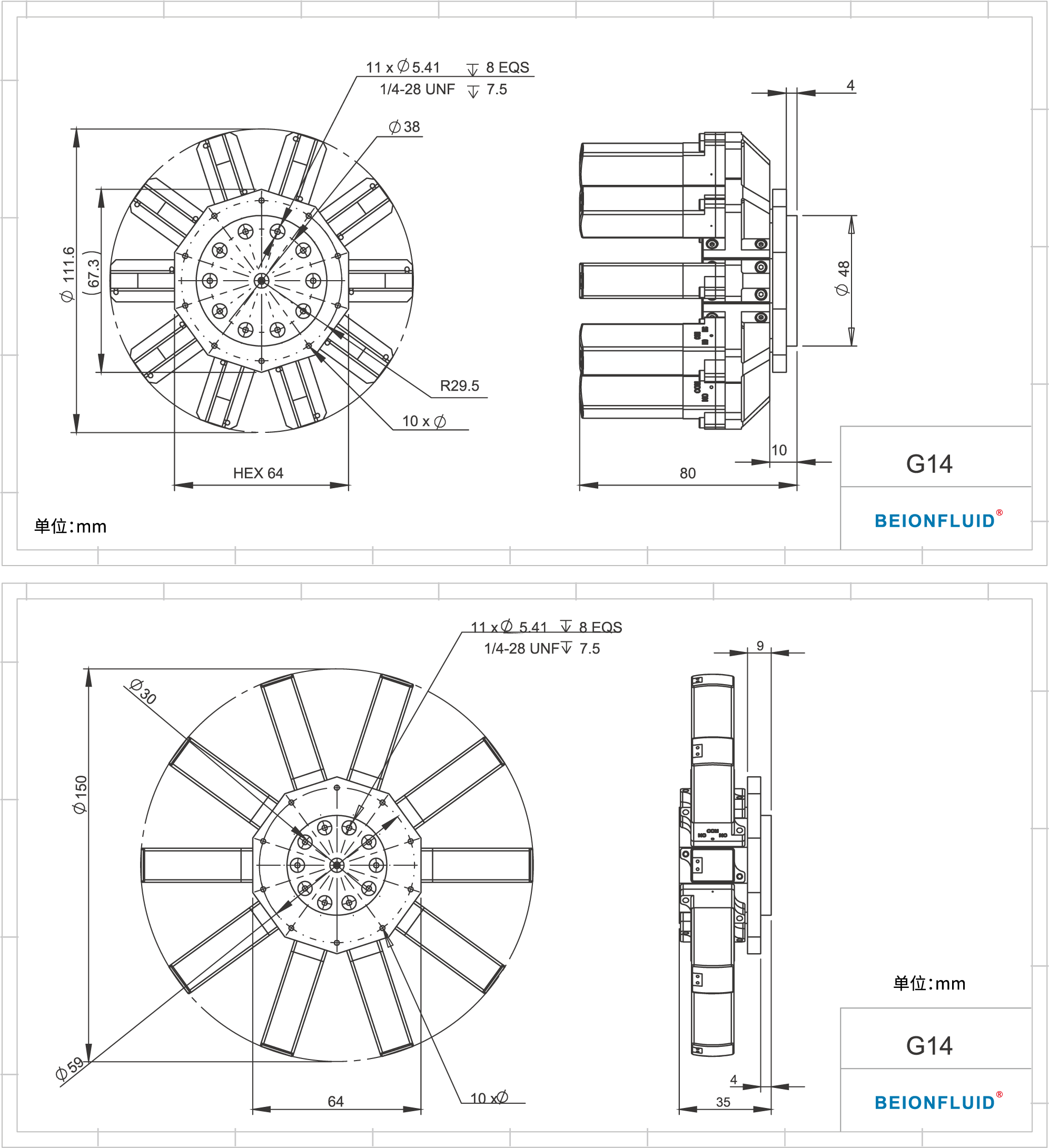

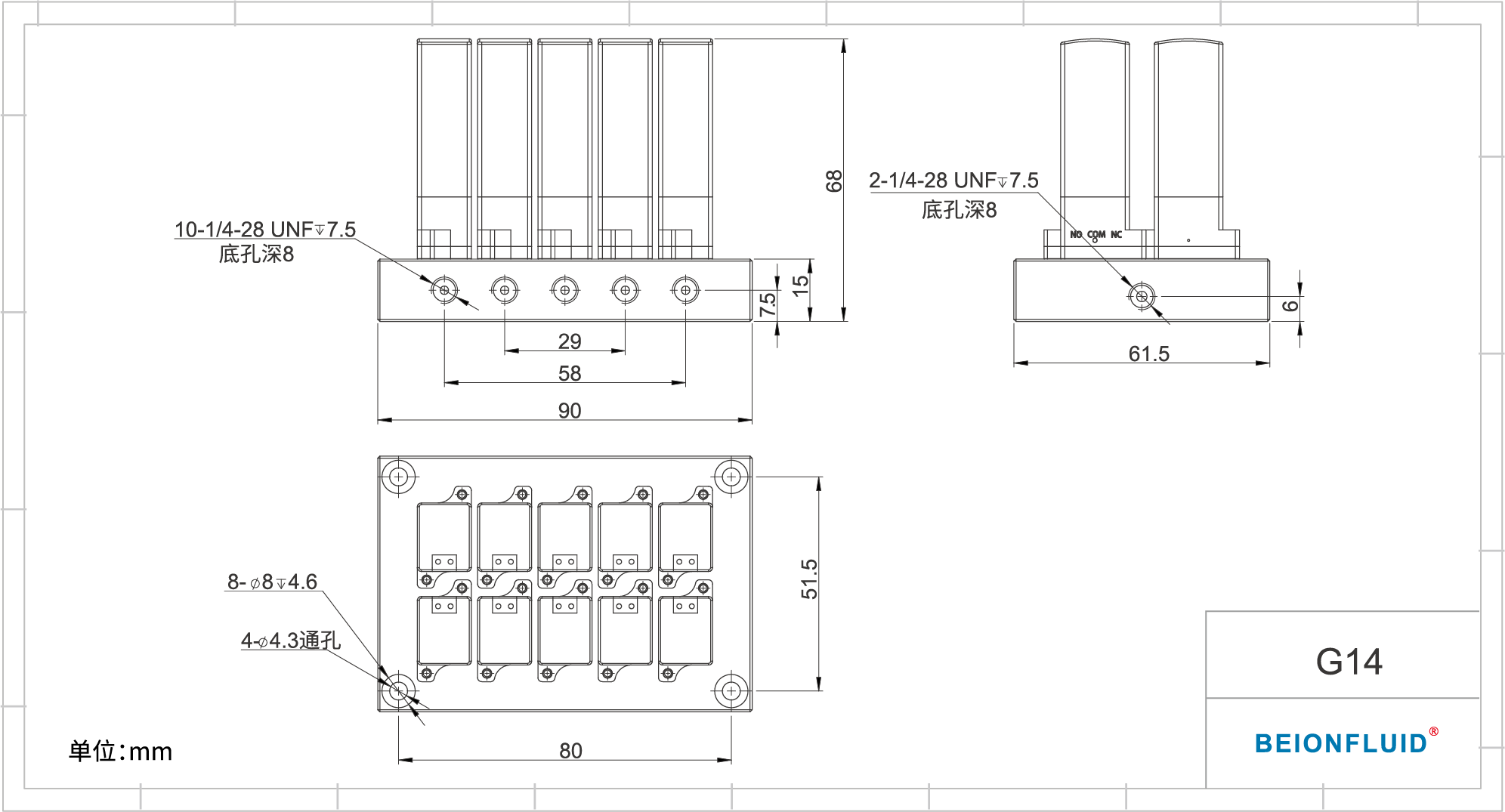

安装尺寸
