• 产品型号：A-PIC10F200LED
• 外观尺寸：29×12mm
• 节能模块安全电压范围：8V-27V；安全输入电流≤2A
• 适用范围:适用于北昂流体所有电磁阀
• 输出电压范围：节能模式输出电压为输入电压的30%左右
• 电磁阀温度：持续通磁温度保持在60°C下(测试环境温度20°C±5°C)

电磁阀在应用中长时间通电，线圈会持续发热，导致电磁阀的温度很高，使用比较危险，同时长时间通电，功耗大；节能模块的设计会通过输出高低电平的方式降低功耗，降低电磁阀长时间通电的壳体温度,提高线圈使用寿命，提高响应时间,提高耐压参数，使电磁阀小型化。

节能模块提供过电压使阀工作（例如:24VDC电路电压可使额定电压为12VDC过电压正常工作），120毫秒之后电压降低到原来的1/10-1/5，可以缩短响应时间以及阀体的热量，并且能够维持电磁阀的正常工作。

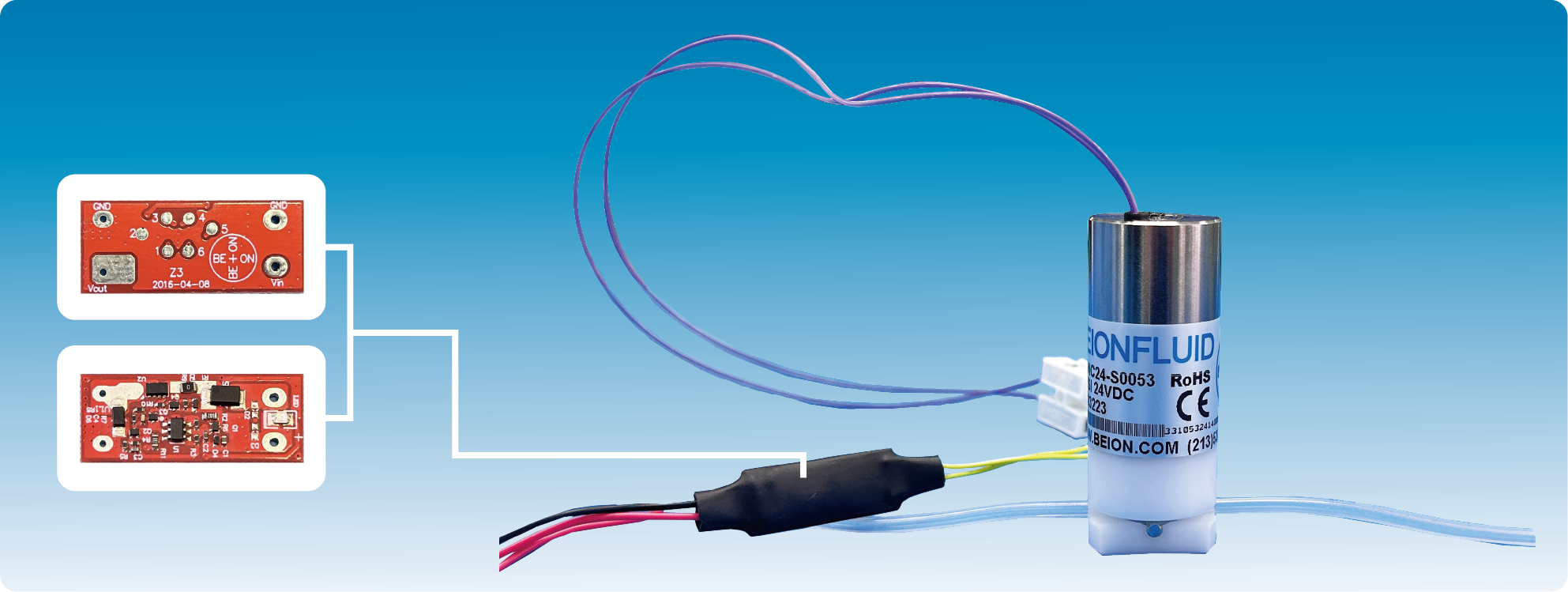

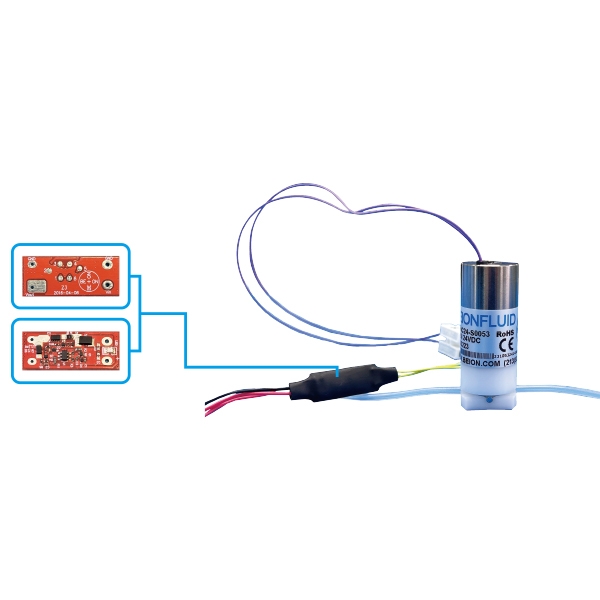

节能模块的设计是基于PIC10F200T-I/OT主控芯片，通过软件进行控制。电磁阀的上电瞬间,首先进入电压保持模式,保持额定电压120ms,保证电磁阀迅速启动；之后进入到节能模式，输出占空比为3%的波形，此时电磁阀进入保持工作状态,电磁阀的温度大幅降低，同时降低了电磁阀的能耗，节约能源，提高线圈使用寿命，提高响应时间，提高耐压参数，使电磁阀小型化。
