流体控制元件

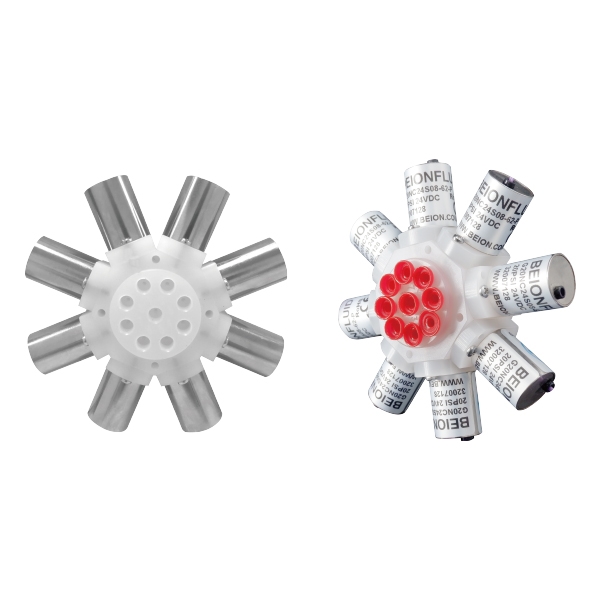

梯度阀

北昂流体梯度阀提供多个支路，单独控制，适合多个样本精密取样，耐强酸强碱。
* 采用独特的构造，可以有效防止因温度变化带来的树脂阀体尺寸变化，即使高温也不会泄漏。
* 流体通道均由惰性材料构成，如聚四氟乙烯（PTFE）、全氟橡胶（FFKM）等。
* 低功耗（采用2.9W线圈），产生热量低，可长时间工作。

产品介绍

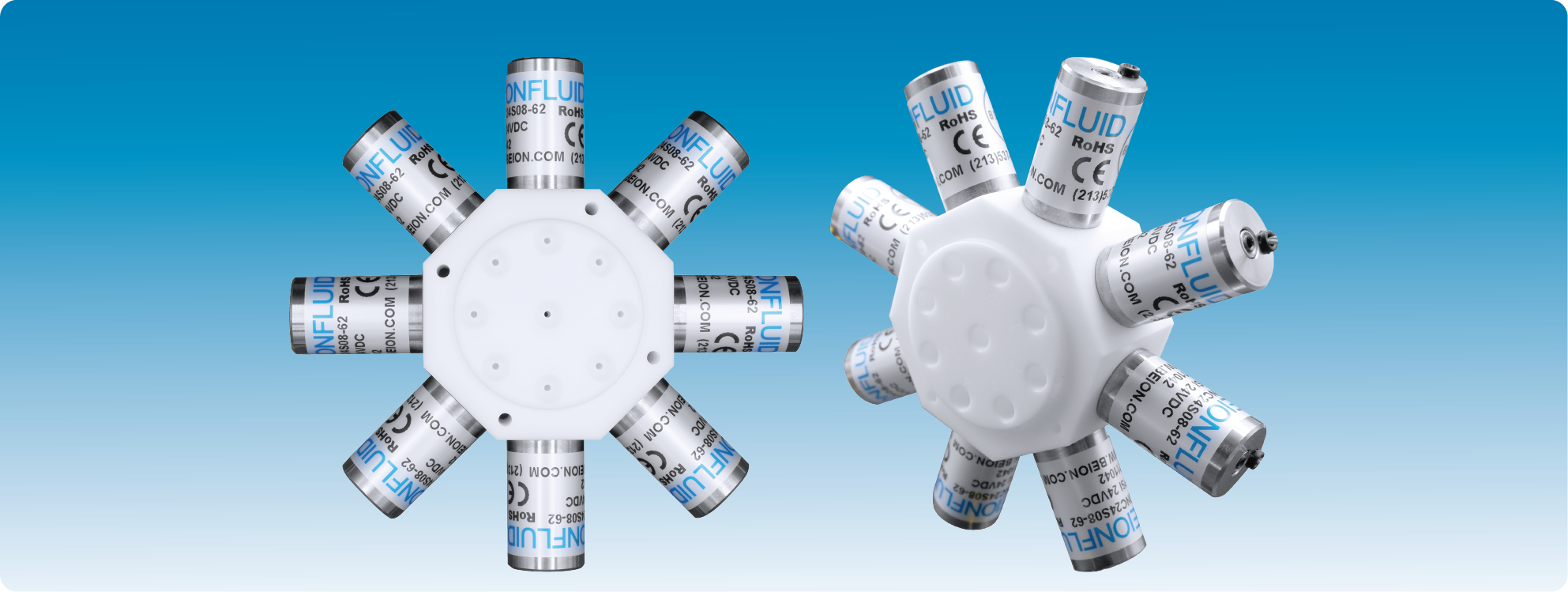

北昂流体G系列阀组产品说明

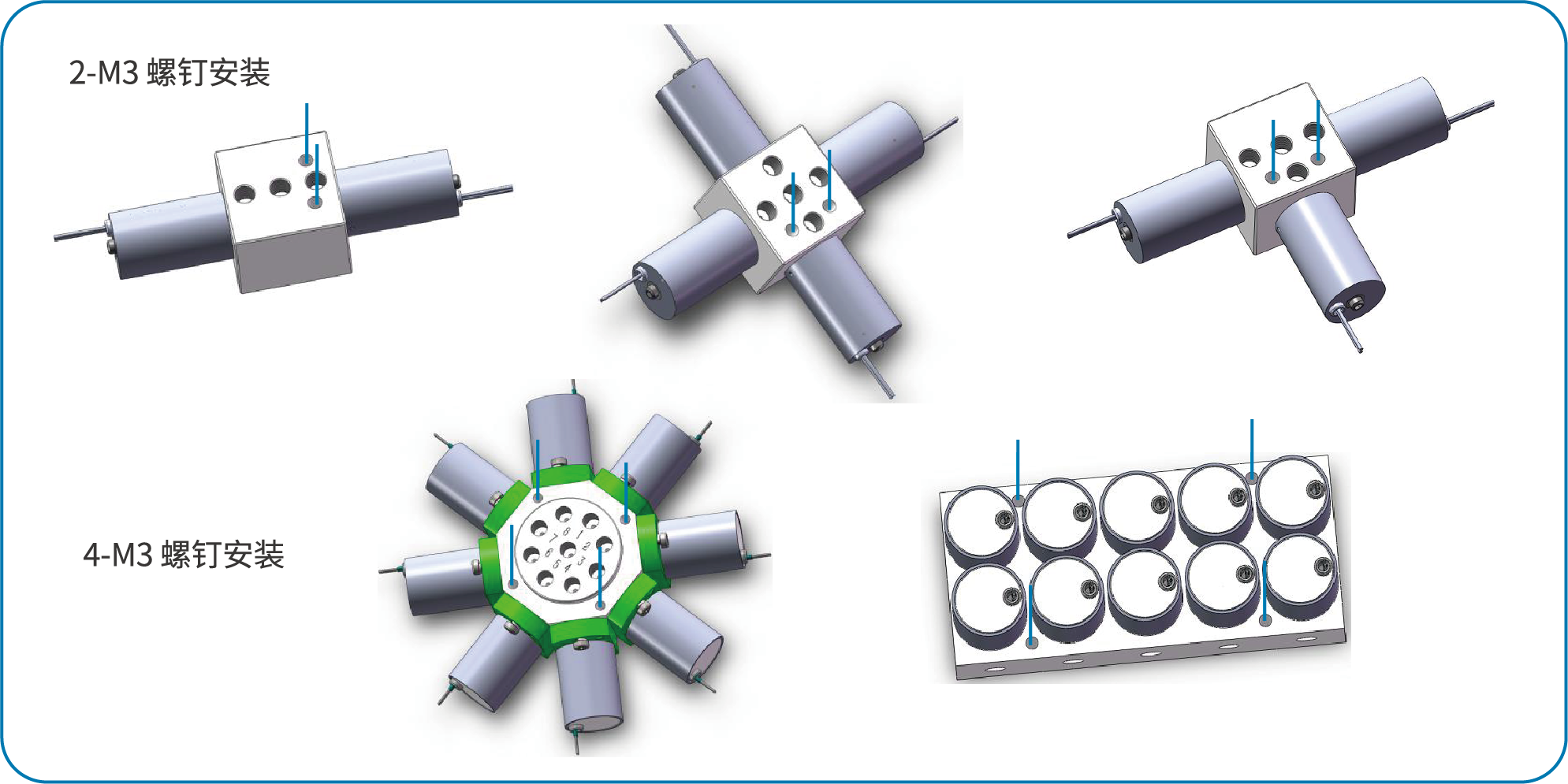

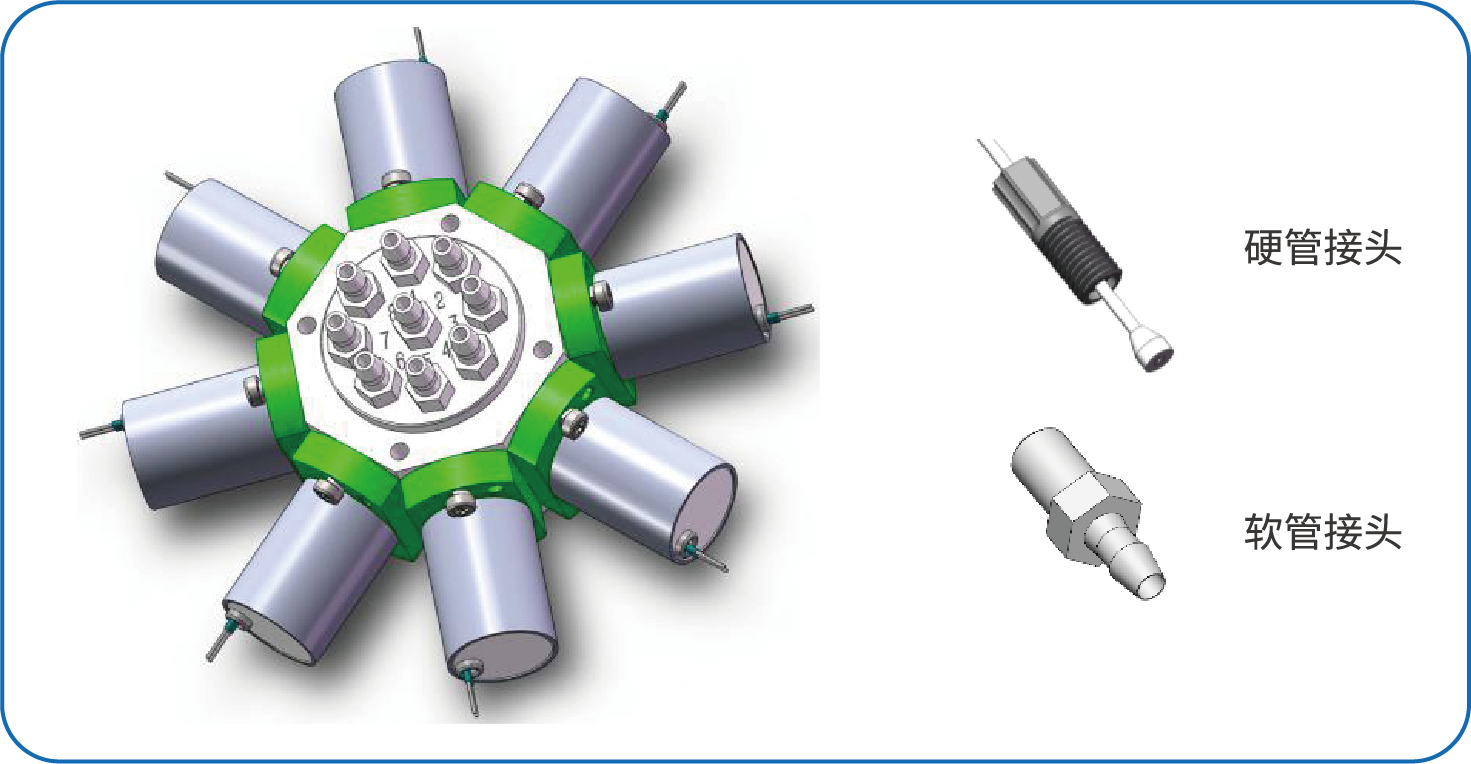

G系列阀组

北昂流体阀组提供多个支路,单独控制,适合多个样本精密取样,耐强酸强碱。

阀组构造可以有效防止因温度变化带来的树脂阀体尺寸变化,即使高温也不会泄漏。
流体通道均由惰性材料构成,如聚四氟乙烯(PTFE)、全氟橡胶(FFKM)等。
低功耗(采用2.9W线圈),产生热量低,可长时间工作。

阀组简介

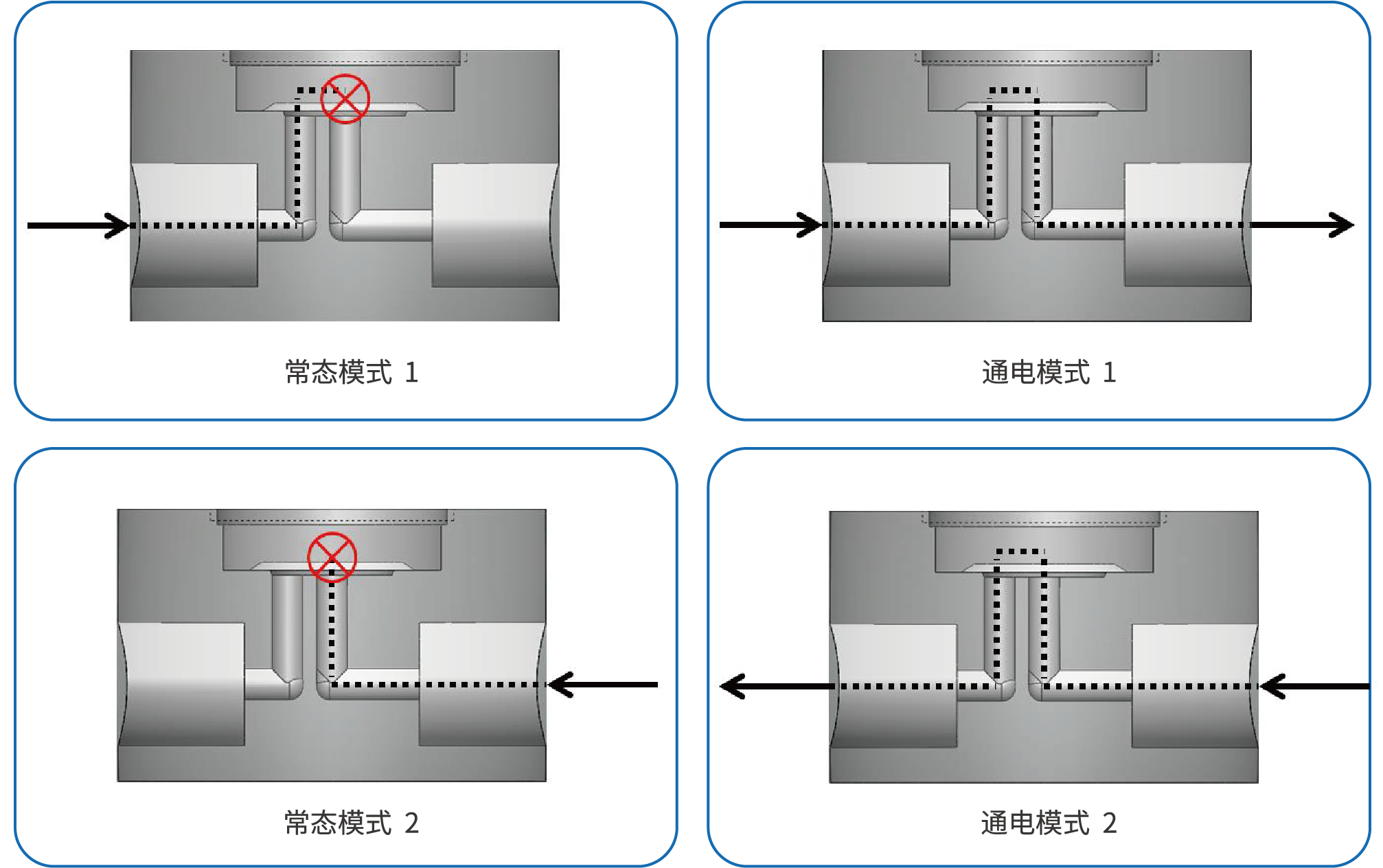

北昂流体阀组是一种电磁驱动设备,弹性隔膜把流体通道与执行机构隔离开来。阀组利用电磁螺线管通电时产生磁力,牵引内部隔膜向电磁螺线管方向移动,从而使进液口和出液口相通,液体由进液口流入,出液口流出;当电磁螺线管失电后,内部的弹簧推动隔膜复位,将进出液口密封隔断。

阀组型号说明

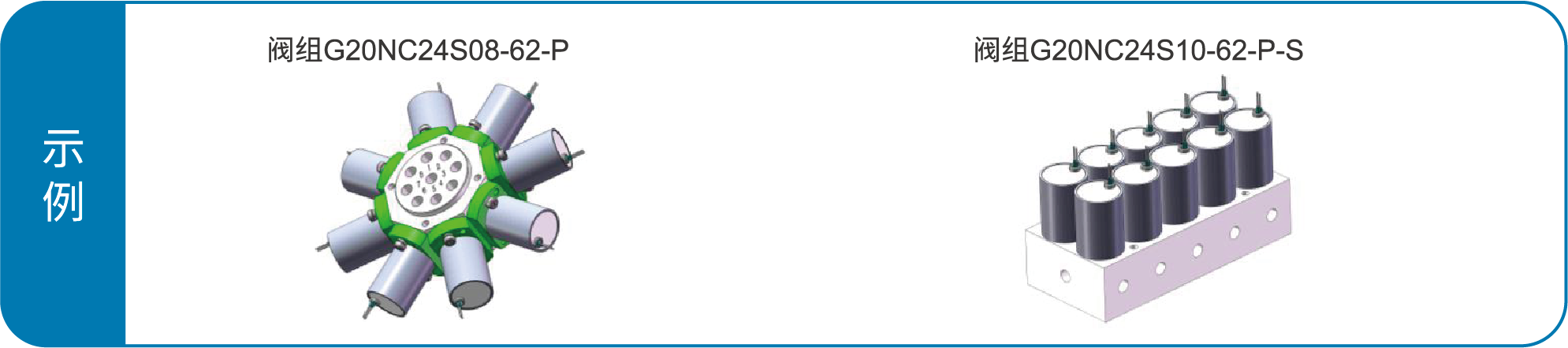

示例型号：G 20 NC 24 S02 - 62 - 5 P - S

型号解析：
G - 阀组
20 - 阀体直径:19mm
NC - 常闭
24/12 - 工作电压（24:DC24V; 12:DC12V）
S后数字 - 阀门数（02代表2个阀门、08代表8个阀门、10代表10个阀门等）
62/32 - 阀体通径（62代表0.062inch;32代表0.032inch）
后缀数字 - 阀体材料（留空为PTFE材料,5代表PEEK材料）
P - 隔膜材料（P代表FFKM材料,留空为PTFE材料）
末尾字母 - 产品形式（留空为圆周形,S代表方体型）

性能参数 - 电气参数

型号	工作电压	功率@70°F(21°C)	电流@70°F(21°C)
G20NC系列	12VDC±5%	2.9Watts	0.24Amps
G20NC系列	24VDC±5%	2.9Watts	0.12Amps

阀组基础规格表

型号	阀体直径(mm)	连接方式	阀门数	最大压力（psi）	阀体材料	隔膜材料

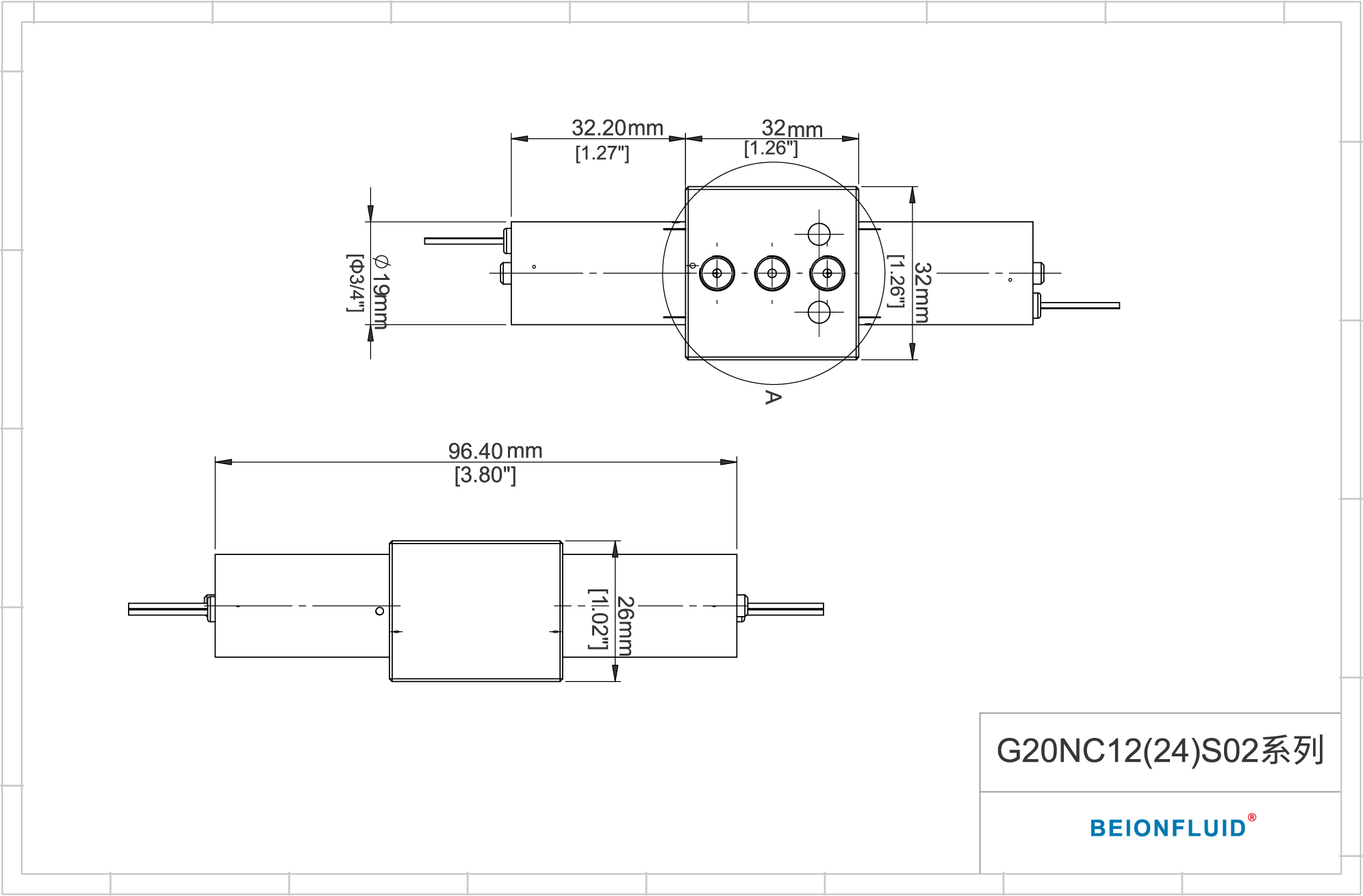

G20NC12S02-62	19(0.75")	1/4-28UNF	2	20	PTFE	PTFE
G20NC24S02-62	19(0.75")	1/4-28UNF	2	20	PTFE	PTFE

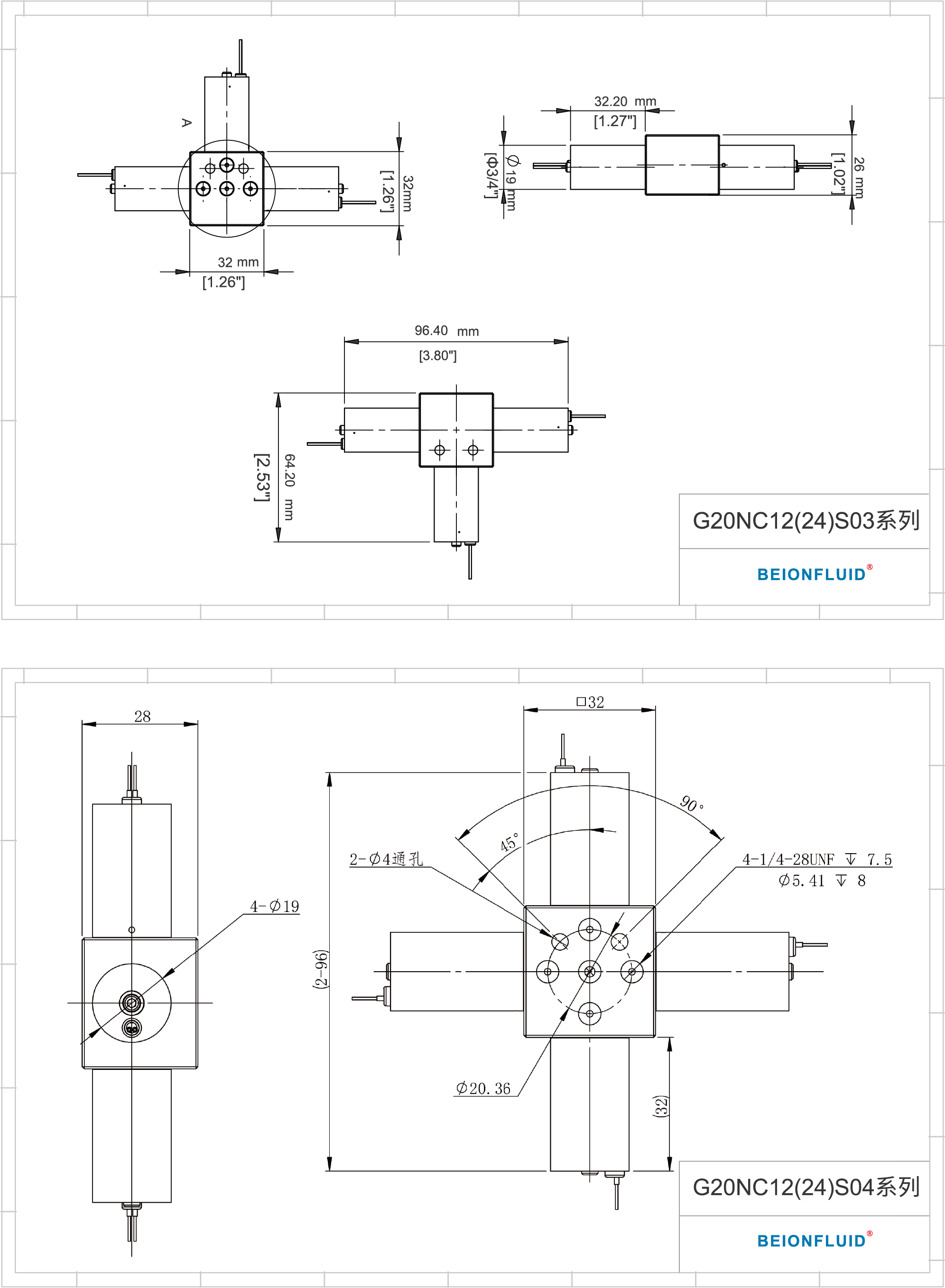

G20NC12S03-62	19(0.75")	1/4-28UNF	3	20	PTFE	PTFE
G20NC24S03-62	19(0.75")	1/4-28UNF	3	20	PTFE	PTFE
G20NC12S04-62	19(0.75")	1/4-28UNF	4	20	PTFE	PTFE
G20NC24S04-62	19(0.75")	1/4-28UNF	4	20	PTFE	PTFE

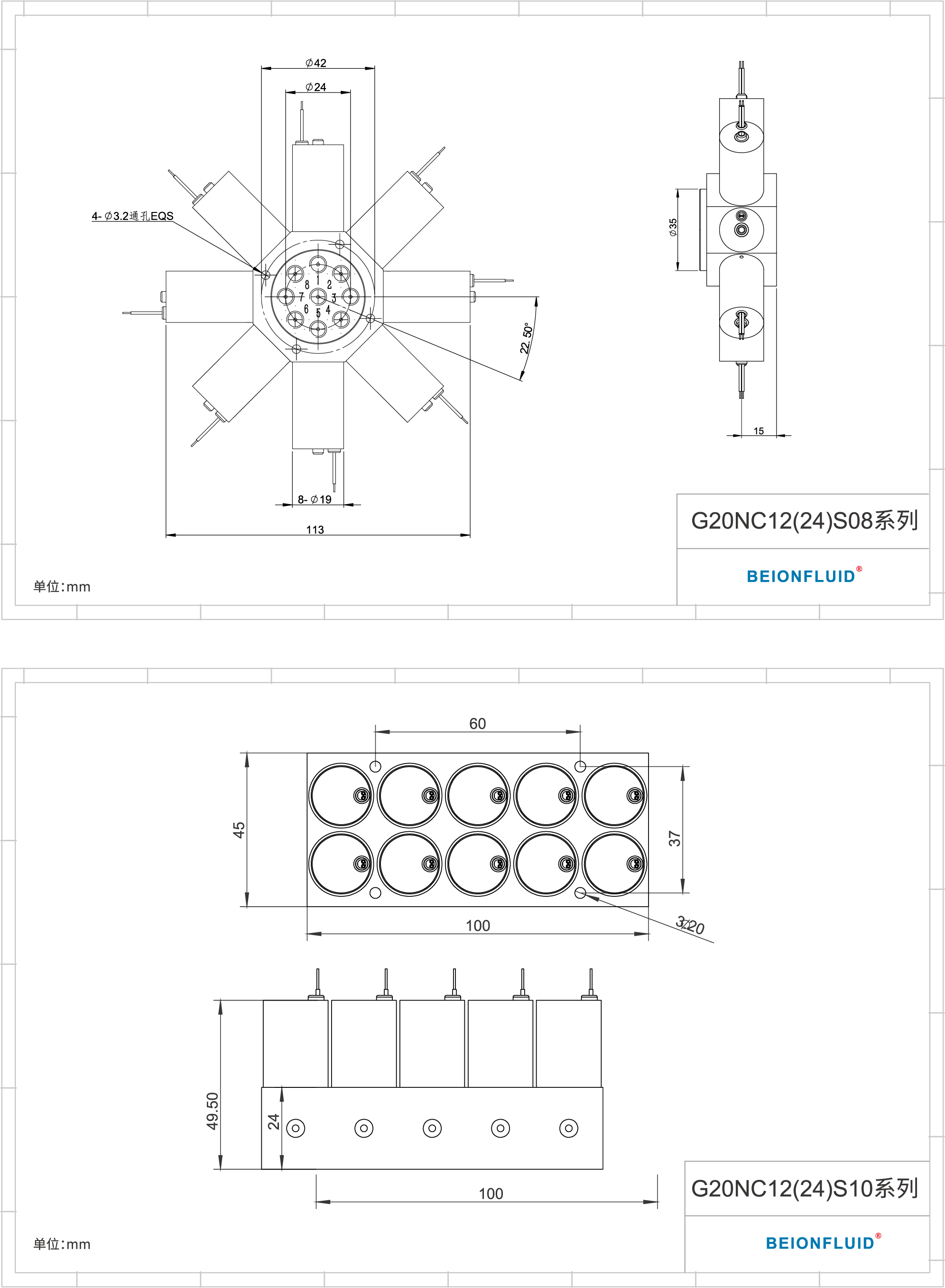

G20NC12S08-62-P	19(0.75")	1/4-28UNF	8	20	PVDF	FFKM
G20NC24S08-62-P	19(0.75")	1/4-28UNF	8	20	PVDF	FFKM
G20NC12S10-62-P	19(0.75")	1/4-28UNF	10	20	PVDF	FFKM
G20NC24S10-62-P	19(0.75")	1/4-28UNF	10	20	PVDF	FFKM
