耐颗粒惰性隔离阀

一、产品概述

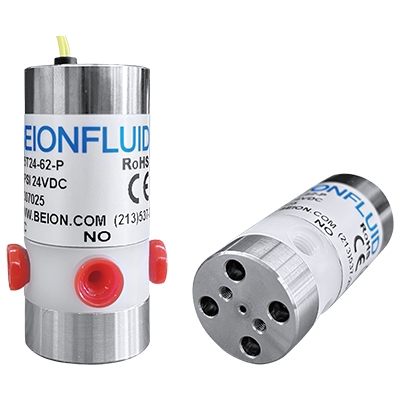

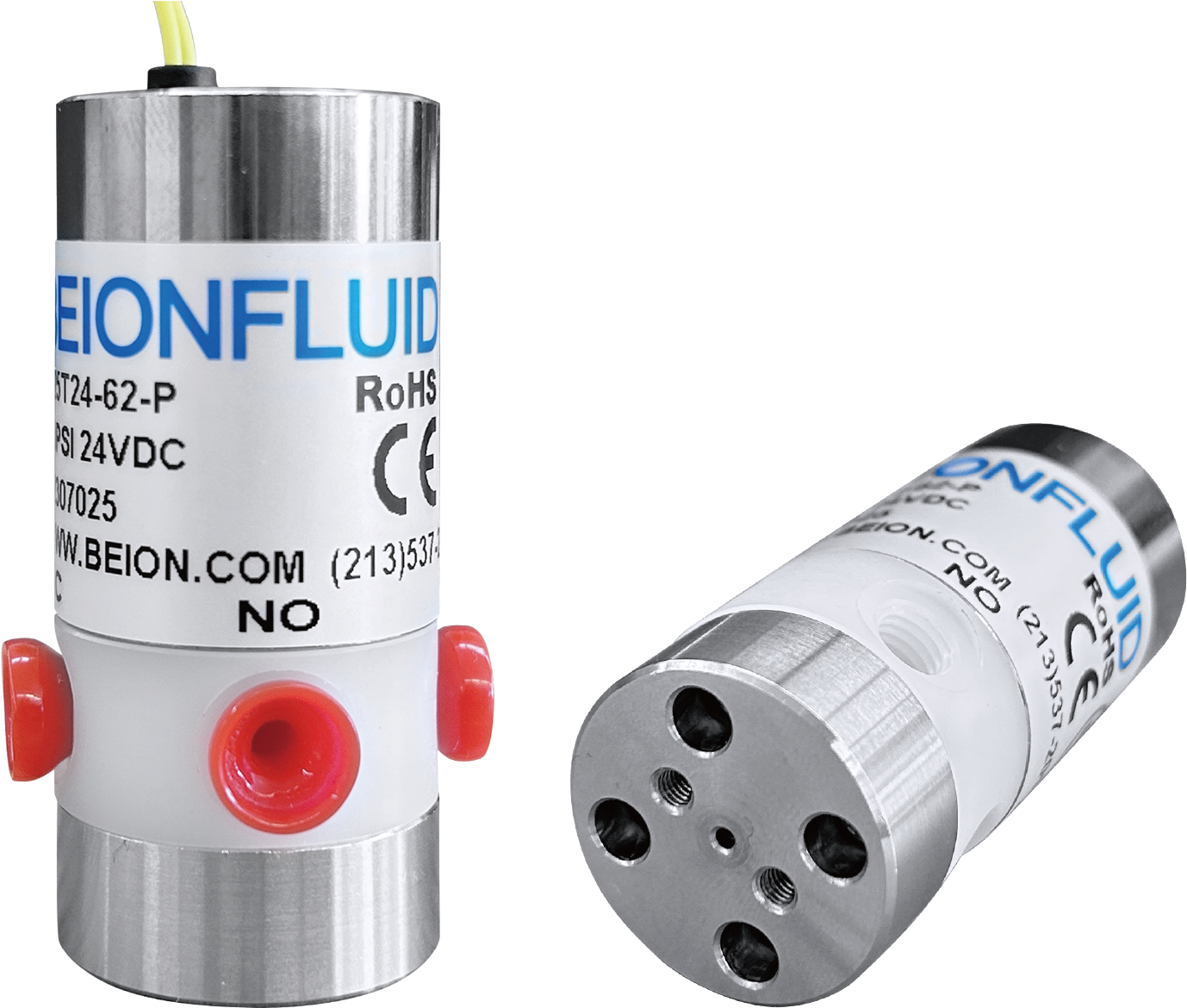

BEION的V25T24-62-P/V25T12-62-P电磁隔离阀是一种电磁驱动设备，弹性隔膜把流体通道与执行机构隔离开来。

工作原理：隔离阀利用电磁螺线管通电时产生磁力，牵引内部隔膜向电磁螺线管方向移动，从而使进液口和出液口相通，液体由进液口流入，出液口流出；当电磁螺线管失电后，内部的弹簧推动隔膜复位，将进出液口密封隔断。

核心特性：

• 可通最大0.3mm直径颗粒；
• 耐湿件均由非金属惰性材料构成，特别适用于输送高纯液体及强腐蚀性液体；
• 所有耐湿件（阀体、隔膜）可采用一系列不同的材料，可选择适当的材料组合以适应特定的应用；
• 能够连续通电，广泛应用于水质COD分析仪中对硫酸加热、水质监测仪器、水质在线分析仪器。

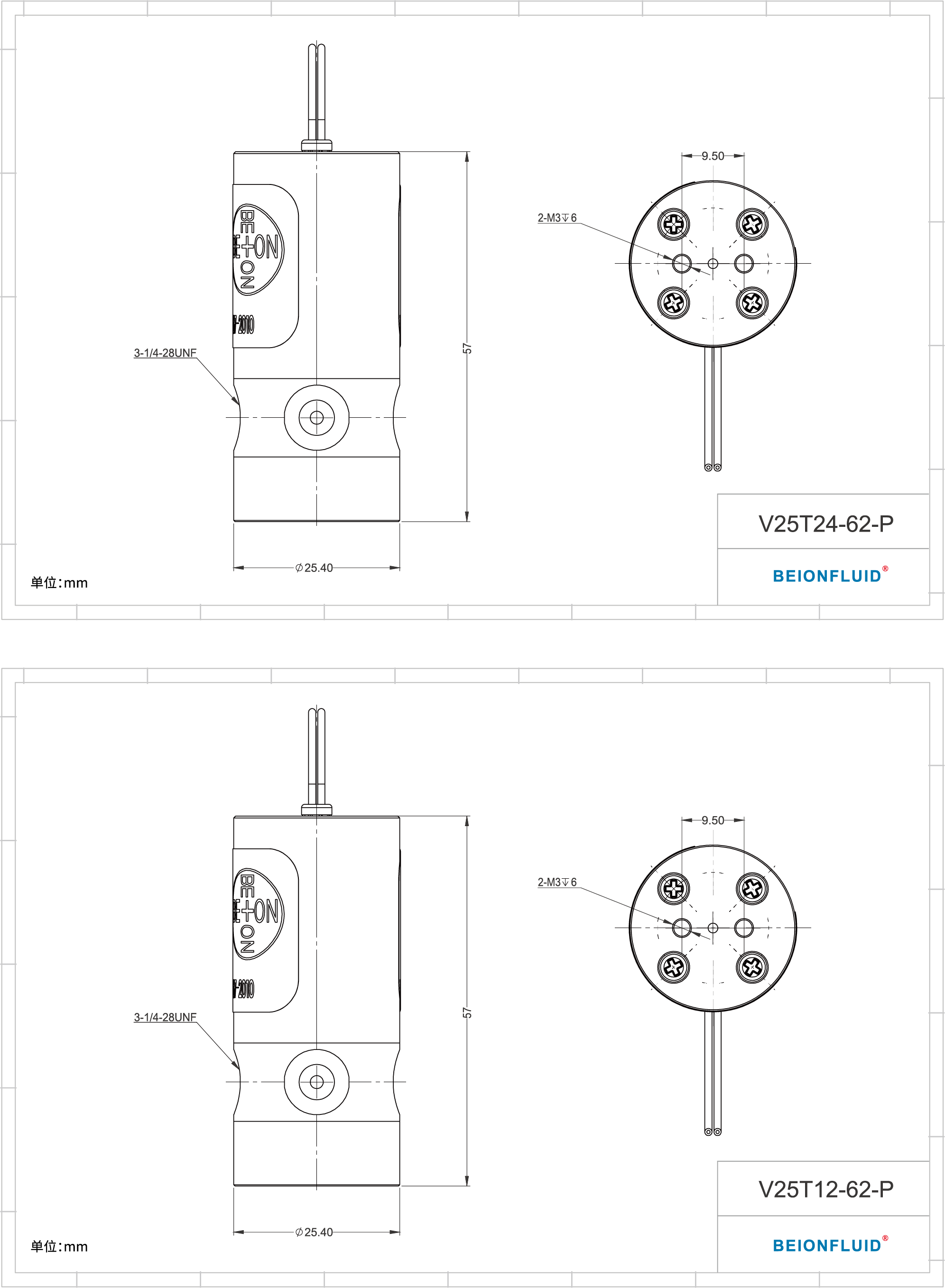

二、安装图纸相关尺寸

三、订购信息

型号编码规则：V25 T XX - 62 - P

• V25：电磁隔离阀
• T：两位三通
• XX：工作电压（24:DC24V；12:DC12V）
• 62：孔径:0.062英寸
• P：隔膜材料（P代表FFKM材料）

四、性能参数

表一：尺寸、压力

表二：电气参数及温度

表三：孔径及流量系数

五、连接方法

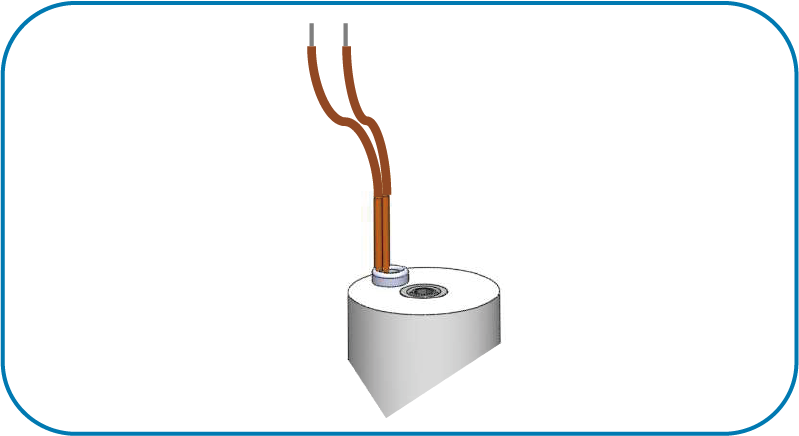

电源连接

电源线与其它设备可直接连接，也可配接线端子连接 (考虑用户设备接线端子的差异本公司不配接线端子)。

备注：
1. 不同型号隔离阀电源线通过漆皮颜色来区分；
2. 隔离阀电源线极性对等。

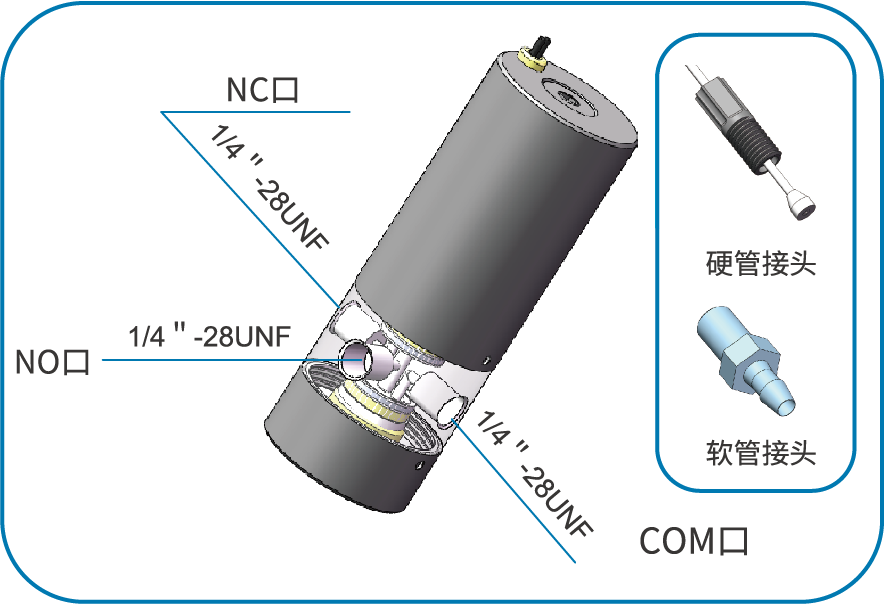

管接规格

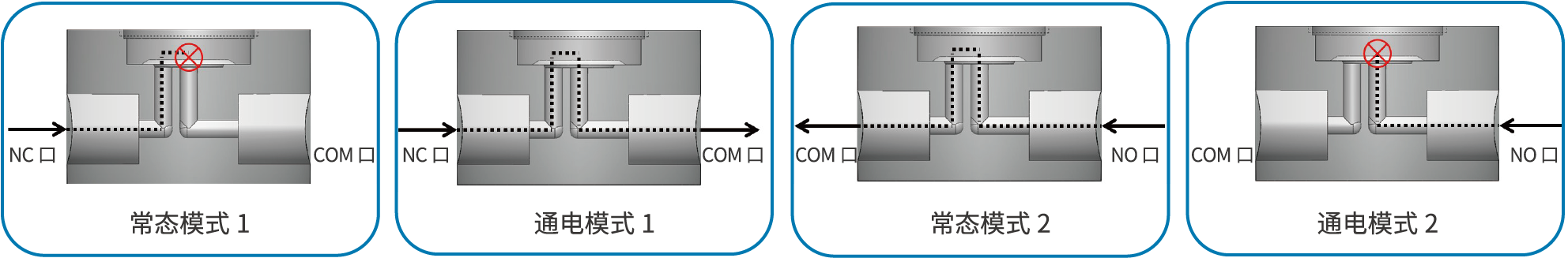

六、工作原理（通断模式）
