* 提供2通或者3通构型
* 低能耗
* 电磁线圈完全隔离设计
* 触液材料: PTFE、PRRK、PPS、EPDM和全氟橡胶多种选择
* 模块式安装可实现无漏点并减小安装空间
* 可连续工作2千万次
* 尺寸小占用空间小
* 响应时间短
* 内部固定体积小
* 标准承压范围0到60psi，更高的工作压力请咨询北昂流体
通过定制，隔离阀尺寸和弹簧，响应时间，工作压力，接口位置和螺纹规格以及阀体形状都可以改造定做。

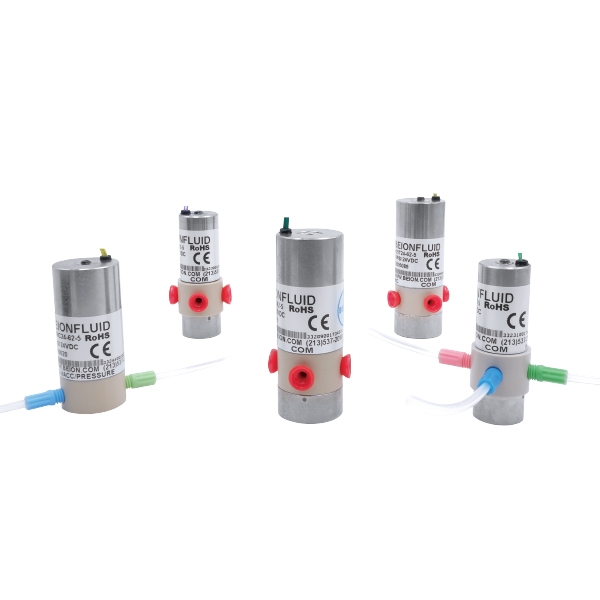

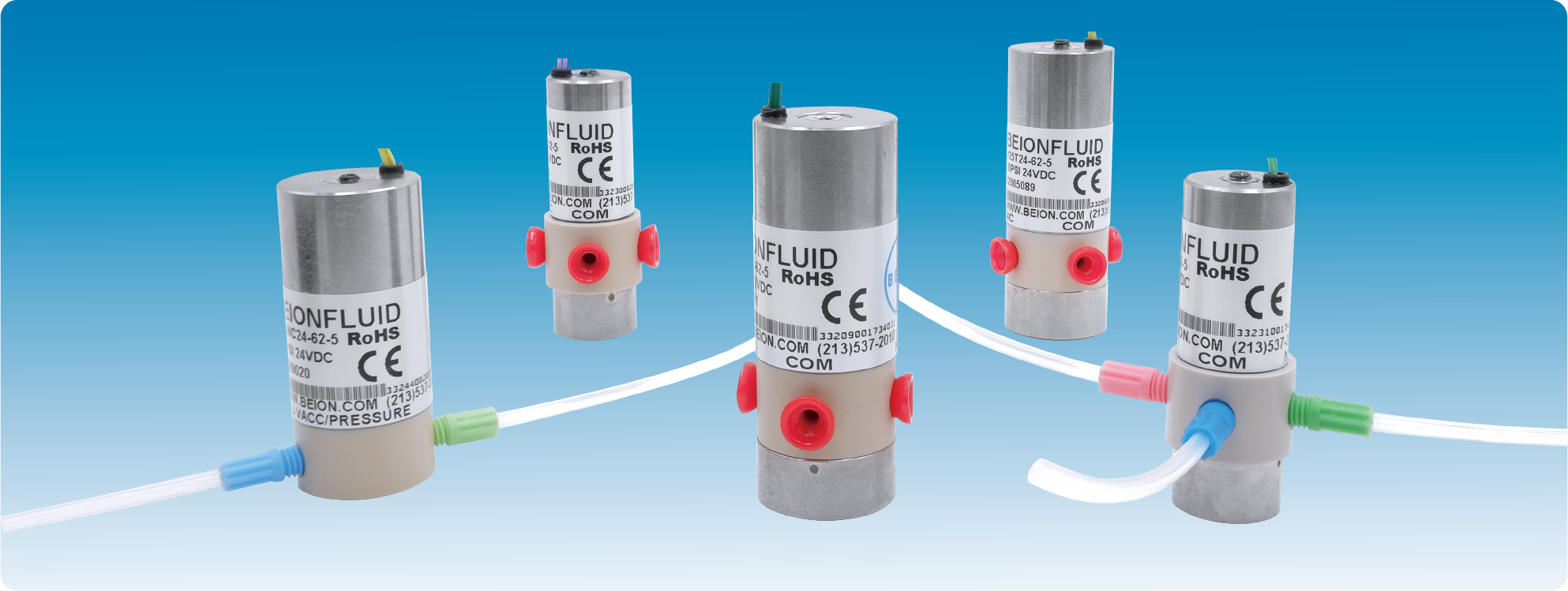

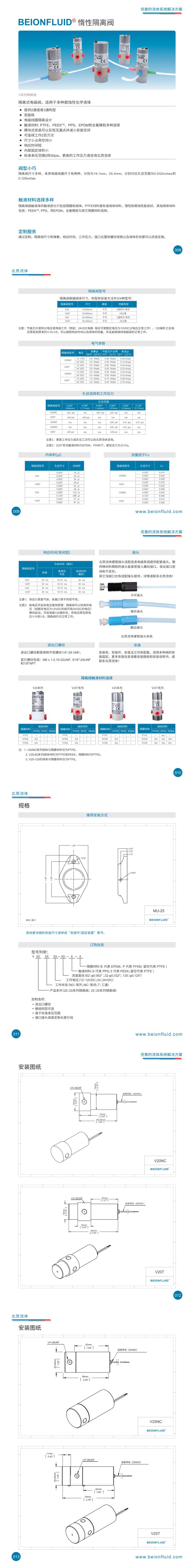

V系列惰性隔离阀
一、产品核心特性
- 提供2通（常开/常闭）、2位3通多种构型
- 低能耗设计，搭配节能芯片可进一步降低功耗
- 电磁线圈隔离设计，触液材料与电路完全隔离
- 触液材料多样：PTFE、PEEK™、PPS、EPDM、全氟橡胶（FFKM）
- 模块式安装，无漏点且减小安装空间，配套多种安装配件
- 高耐用性，可连续工作200万次
- 尺寸小巧、响应时间短、内部固定体积小
- 标准承压范围0-30psi，支持定制更高工作压力
- 支持定制化服务：尺寸、弹簧、响应时间、工作压力、接口/螺纹、阀体形状等均可定做
二、产品型号分类

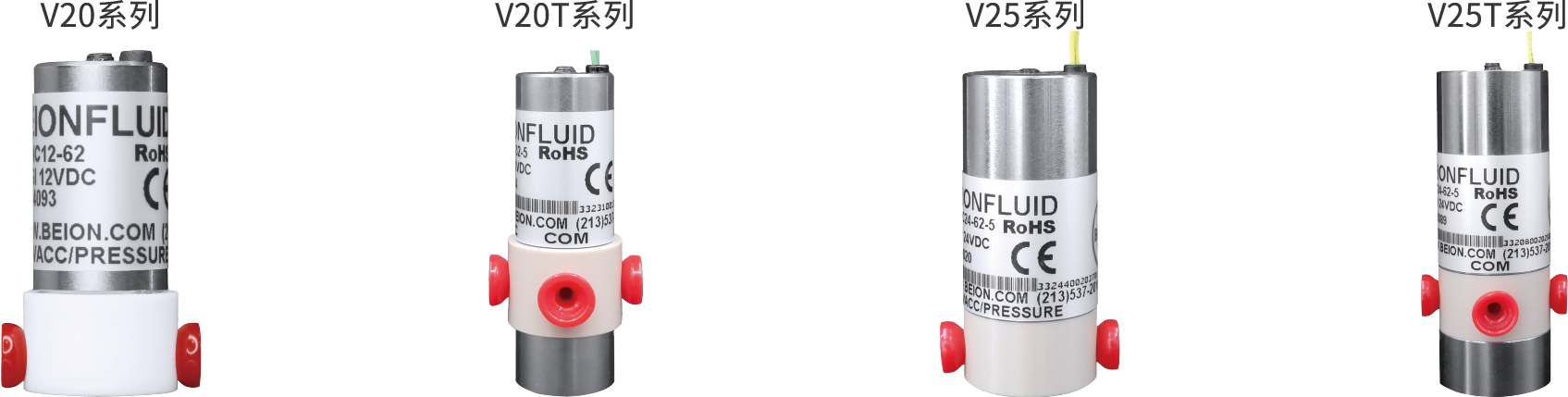

| 隔离阀型号 | 尺寸(mm) | 模组适配 | 流路构型 |
|---|---|---|---|
| V20 | 19.050 | 不可 | 2通常开/常闭 |
| V20T | 19.050 | 不可 | 2位3通 |
| V25 | 25.400 | 不可 | 2通常开/常闭 |
| V25T | 25.400 | 不可 | 2位3通 |
三、电气参数（70°F/21°C）
| 型号 | 电压 | 功率(W) | 节能芯片功率(W) | 电流(A) |
|---|---|---|---|---|
| V20NC | 12 VDC | 2.8 | 0.36 | 0.22 |
| 24 VDC | 3.0 | 0.36 | 0.12 | |
| V20T | 12 VDC | 5.6 | 0.60 | 0.44 |
| 24 VDC | 5.6 | 0.60 | 0.23 | |
| V25NC | 12 VDC | 4.0 | 0.45 | 0.32 |
| 24 VDC | 4.0 | 0.45 | 0.16 | |
| V25T | 12 VDC | 7.0 | 0.74 | 0.58 |
| 24 VDC | 4.0 | 0.45 | 0.16 |
四、孔径选择与工作压力(psi)
| 隔离阀型号 | 0.032"(0.80mm) | 0.046"(1.17mm) | 0.054"(1.40mm) | 0.062"(1.57mm) | 0.092"(2.34mm) | 0.125"(3.17mm) |
|---|---|---|---|---|---|---|
| V20NC | ≤20 | n/a | ≤20 | ≤20 | n/a | n/a |
| V20T | ≤20 | ≤20 | n/a | n/a | n/a | n/a |
| V25NC | n/a | n/a | n/a | ≤30 | ≤15 | ≤15 |
| V25NO | n/a | n/a | n/a | ≤30 | ≤10 | n/a |
| V25T | ≤30 | n/a | n/a | ≤30 | n/a | n/a |
五、内体积(μl)
隔离阀型号
孔径尺寸
内体积(μl)
V20
0.032"
19
0.054"
39
0.062"
54
V20T
0.032"
45
0.046"
52
V25
0.062"
55
0.092"
133
0.125"
296
V25T
0.032"
47
0.062"
87
六、流量因子Cv
| 隔离阀型号 | 孔径尺寸 | Cv值 |
|---|---|---|
| V20NC | 0.032" | 0.010 |
| 0.054" | 0.024 | |
| 0.062" | 0.028 | |
| V20T | 0.032" | 0.010 |
| 0.046" | 0.020 | |
| V25NC | 0.062" | 0.028 |
| 0.092" | 0.042 | |
| 0.125" | 0.058 | |
| V25T | 0.032" | 0.010 |
| 0.062" | 0.028 |
七、响应时间（常闭型，测试介质：气体）
| 隔离阀型号 | 标准开启时间(ms) | 高电压开启时间(ms) | 关闭时间(ms) |
|---|---|---|---|
| V20 | 30 | 10-15 | 30 |
| V20T | 30 | 10-15 | 30 |
| V25 | 30 | 10-15 | 30 |
| V25T | 30 | 10-15 | 30 |
八、触液材料选择
通用基础：触液部分仅含隔膜和阀体，标准阀体材料为PTFE（惰性耐腐蚀），其他阀体材料：PEEK™、PPS；隔膜材料：EPDM、全氟橡胶（FFKM）。
| 产品系列 | 阀体材料 | 隔膜材料 | 特殊说明 |
|---|---|---|---|
| V20系列 | PTFE | PTFE、EPDM、FFKM | V20NO仅为PTFE |
| V20T系列 | PTFE | PTFE、EPDM、FFKM | - |
| V25系列 | PTFE、PEEK（V25-92） | PTFE、EPDM、FFKM | V25-125仅为PTFE；V25-92阀体为PTFE/PEEK，隔膜为PTFE |
| V25T系列 | PTFE | PTFE、EPDM、FFKM | - |
九、接头与进出口螺纹

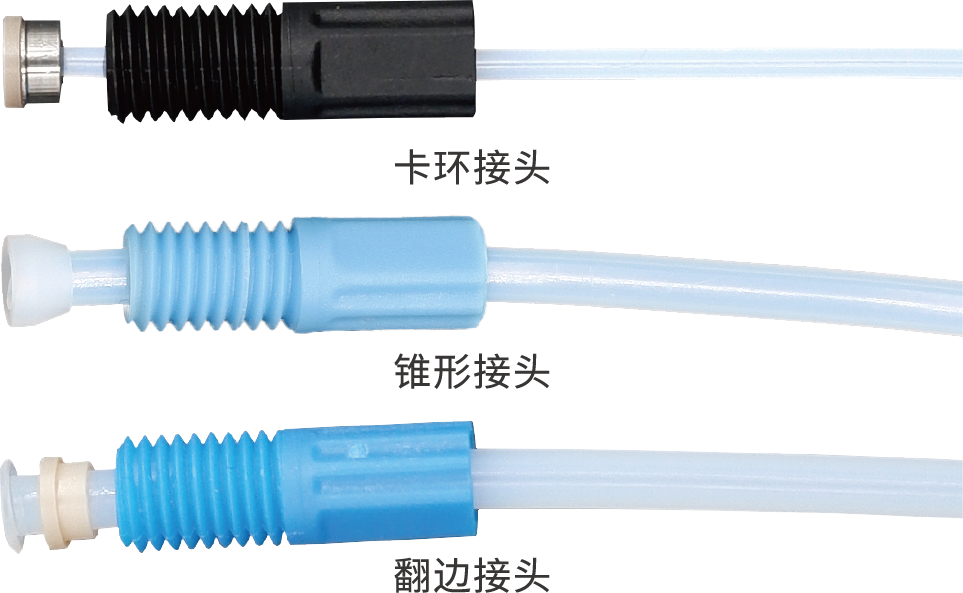

1. 配套接头
- 北昂流体硬管接头：聚丙烯精制，紧密旋入螺纹接口，密封防变形
- 接头类型：卡环接头、锥形接头、翻边接头，适配各类浅接口
2. 进出口螺纹
- 标准：英制平底螺纹1/4"-28UNF
- 可选：M6x1.0、10-32UNF、5/16"-24UNF、1/8"NPT
十、安装相关

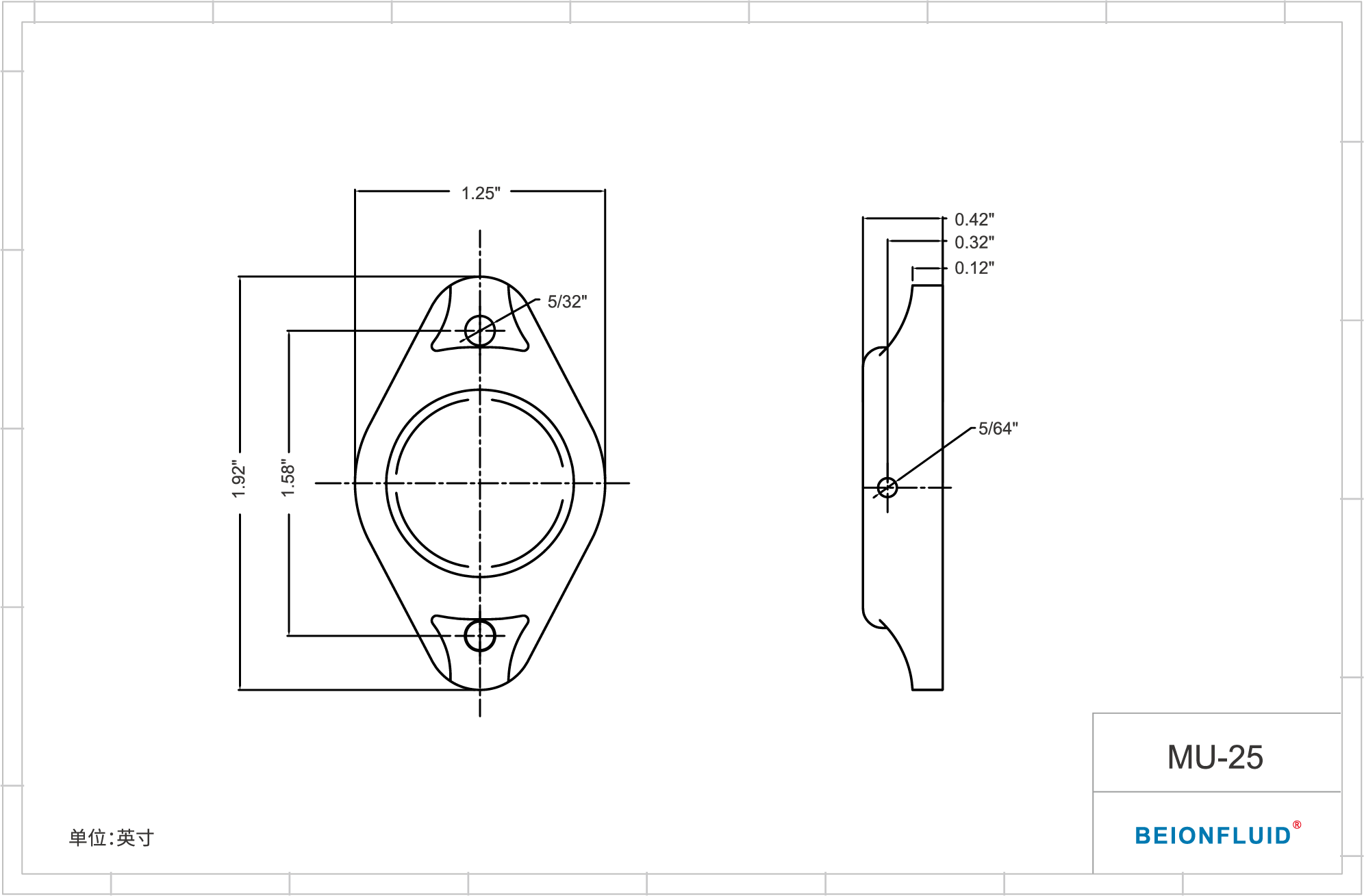

- 配套安装配件：安装夹、安装环、安装法兰，适配多种阀固定
- 连接导线：26AWG
- 各型号安装尺寸：参考产品安装图纸，详细尺寸可查阅「安装环/固定装置」章节
- 模块式安装设计，无漏点且节省安装空间
十一、订购信息
1. 型号命名规则
型号列举：V XX XX XX - XX - X - X
① ② ③ ④ ⑤ ⑥
①产品系列（20=20系列；25=25系列）
②工作状态（N=常开；NC=常闭）
③工作电压（12=12VDC；24=24VDC)
④流道直径（62：φ0.062"；32：φ0.032"；125：φ0.125"）
⑤触液材料（4：PPS；5：PEEK；留空：PTFE）
⑥隔膜材料（E：EPDM；P：FFKM；留空：PTFE）
2. 定制选项
- 进出口螺纹定制
- 模组构型定制
- 高于标准承压范围定制
- 端口接头定制、定制长度引线
- 尺寸、弹簧、响应时间、阀体形状等定制（详见定制服务）

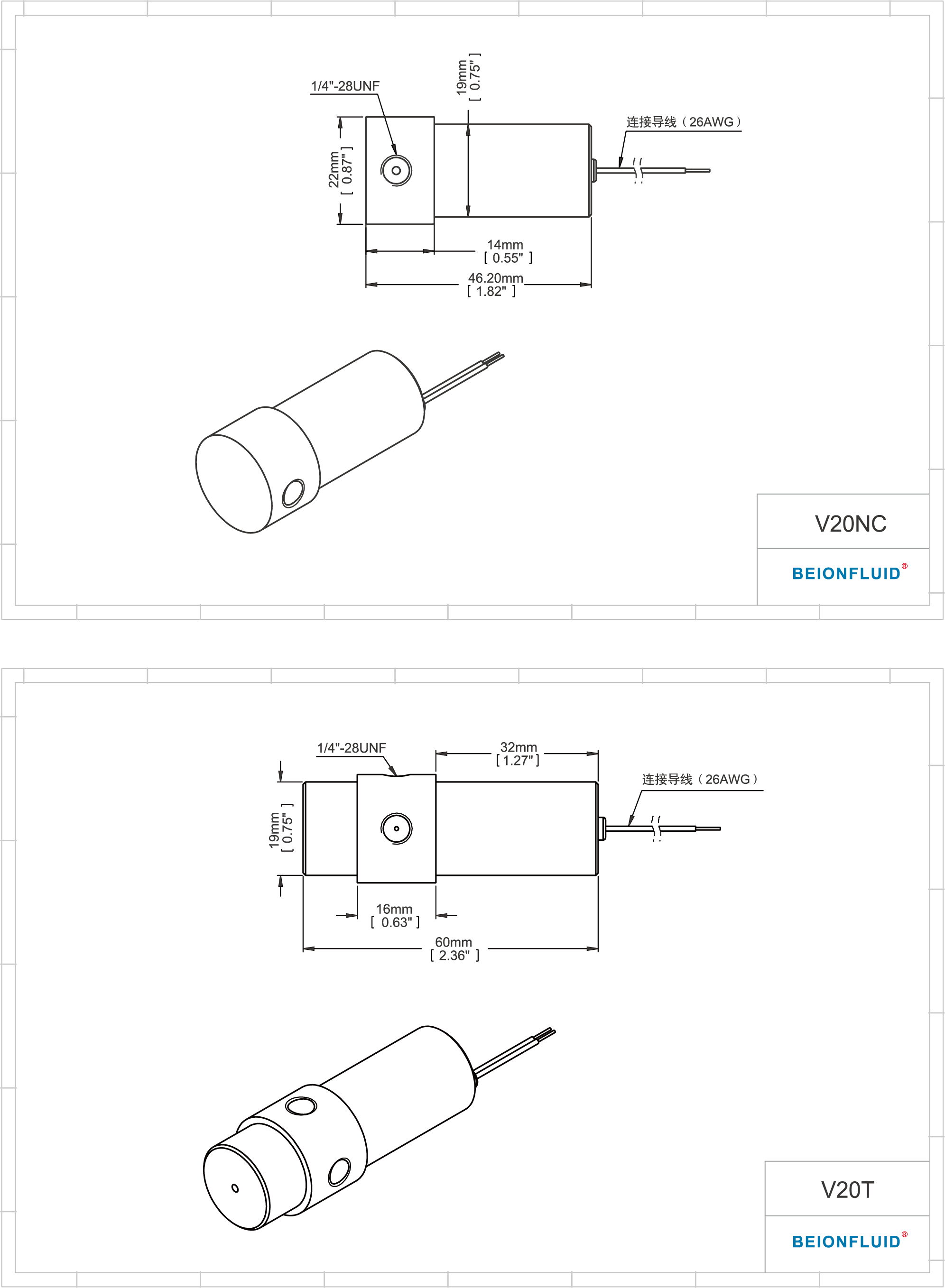

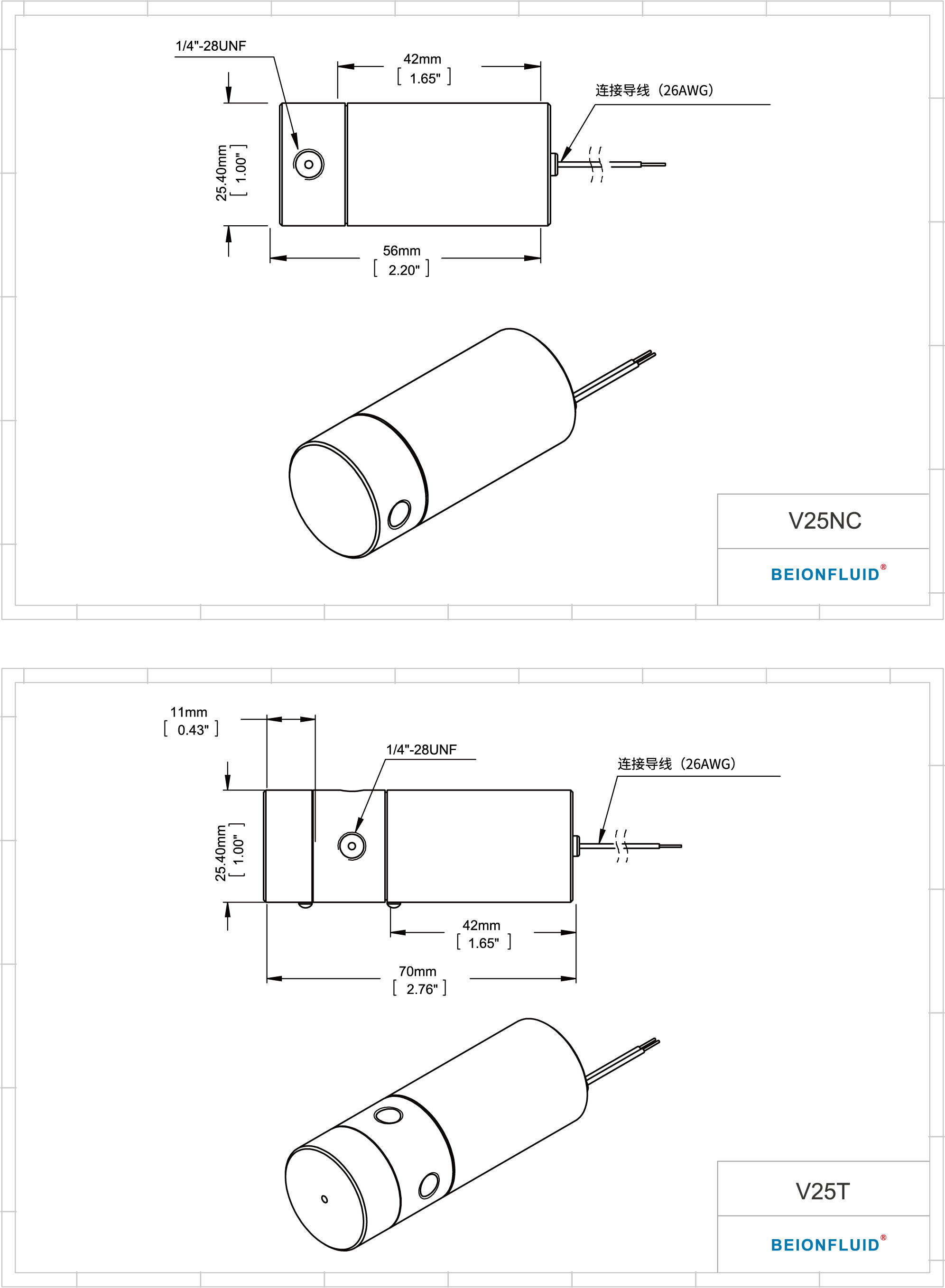

十二、安装图纸
