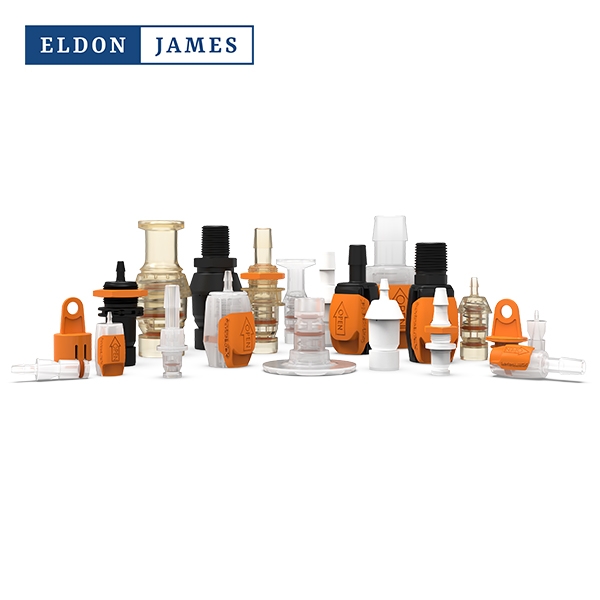

快插接头
快插接头是一种新型，创新的快速连接阀型接头，允许更大体积的流体在更低压力下流过。阀内螺纹端组件包括一个通风的弹簧室，有助于消除流体交叉。阀外螺纹端保护接触面，延长O型环寿命，有助于确保更长时间的密封。适合应用到临场应用上，它符合ISO 10993标准材料制造，可反复消毒，并增加了非磁性弹簧选择。连接时可听到的咔嗒声和加力拔出安全保护设计都是有助于减少意外断开情况发生。
使用者可选择四种不同阀体尺寸，适合接内径1/16"至3/4"管道。阀体接头部分有多种材料可供选择，并有多个可配置选择来满足您的特定使用需求。
使用者可选择四种不同阀体尺寸，适合接内径1/16"至3/4"管道。阀体接头部分有多种材料可供选择，并有多个可配置选择来满足您的特定使用需求。
产品介绍
/websites/3036/upload/file/20260409/e20260409144854_239460.zip
BEIONFLUID 快插接头产品手册

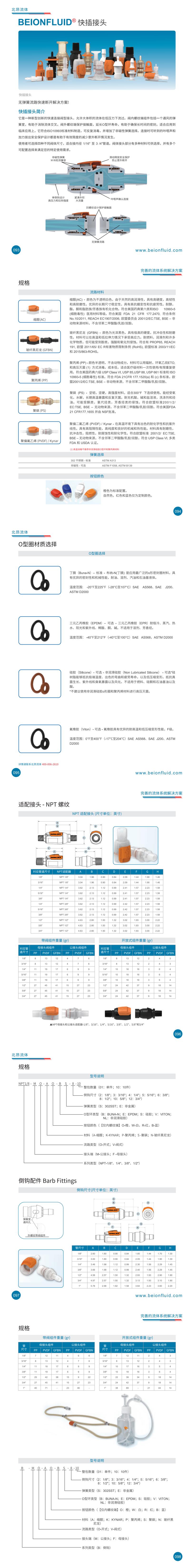

一、产品简介

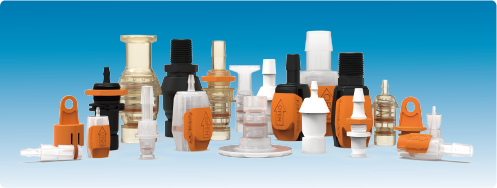

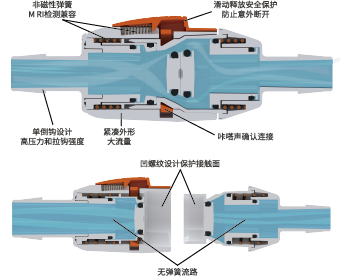

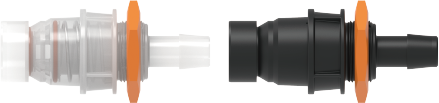

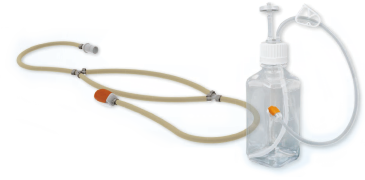

新型创新快速连接阀型接头，低压力下大流量流体传输，阀内螺纹端带通风弹簧室，消除流体交叉；阀外螺纹端保护接触面，延长O型环寿命。符合ISO10993，可反复消毒，非磁性弹簧可选，连接咔嗒声+防误拔设计，适配内径1/16"至3/4"管道。
二、核心参数
- 压力：真空至90psi（6.2bar）
- 润滑剂：PFPE（生物相容性、惰性）
- 溢出量：小/中型/微孔＜0.05cc；大型＜0.1cc
三、材料规格
阀体材料
 |
缩醛(AC)：不透明白，高润滑/硬度，USP Class VI，ISO10993-5，FDA认证 |
 |
缩醛(AC)：不透明白，高润滑/硬度，USP Class VI，ISO10993-5，FDA认证 |
 |
聚丙烯(PP)：半透明，可ETO/高压灭菌，医用级，无动物成分 |
 |
聚砜(PS)：高强度，耐300°F，反复灭菌，FDA/NSF认证 |
 |
PVDF(Kynar)：耐高温/耐化学，高纯度，USP Class VI |
O型圈材料
 |
BUNA-N(丁腈)：标准，-28~107℃，耐油 |
 |
EPDM：-40~100℃，耐蒸汽/酸碱 |
 |
硅胶：耐极端温度，不耐燃油 |
 |
Viton：-17~204℃，耐高温低形变 |
弹簧&按钮
- 弹簧：302不锈钢(标准)、非金属/非磁性(可选)
- 按钮：橙色(标准)，白/红/蓝(定制)
四、温度范围
- 缩醛：0~82℃
- 玻纤黑尼龙：0~232℃
- 聚丙烯：0~71℃
- PVDF：0~121℃
- 聚砜：-40~139℃
五、3/4"迷你Sanitary卡盘配件(SF12)

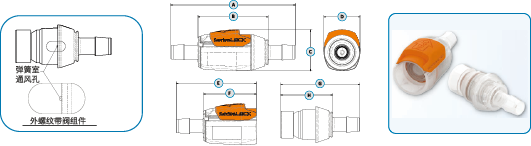

尺寸表(英寸)
| 管尺寸 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 1/8" | - | - | - | - | - | - | 2.11 | 1.33 |
| 3/16" | - | - | - | - | - | - | 2.11 | 1.33 |
| 1/4" | 3.9 | 1.92 | 1.12 | 0.99 | 2.57 | 1.57 | 2.37 | 1.43 |
| 5/16" | 3.9 | 1.92 | 1.12 | 0.99 | 2.57 | 1.57 | 2.37 | 1.43 |
| 3/8" | 3.9 | 1.92 | 1.12 | 0.99 | 2.57 | 1.57 | 2.37 | 1.43 |
| 1/2" | 4.58 | 2.58 | 1.5 | 1.32 | 2.93 | 1.93 | 2.9 | 1.88 |
| 5/8" | 4.58 | 2.58 | 1.5 | 1.32 | 2.93 | 1.93 | 2.9 | 1.88 |
| 3/4" | 4.58 | 2.58 | 1.5 | 1.32 | 2.93 | 1.93 | 2.9 | 1.88 |

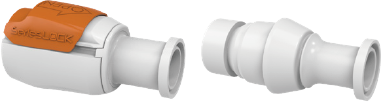

▲迷你Sanitary卡盘配件-1/8",3/16",1/4",5/16",3/8",1/2"、5/8"和3/4"
重量表(gr)
| 管尺寸 | 带阀组件 | 开放式组件 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | |
| 1/8" | 6.0 | 8.0 | 7.0 | 4.0 | 7.0 | 6.0 | 4.0 | 7.0 | 6.0 | - | - | - |
| 3/16" | 6.0 | 8.0 | 7.0 | 4.0 | 7.0 | 6.0 | 4.0 | 7.0 | 6.0 | - | - | - |
| 1/4" | 11.0 | 18.0 | 17.0 | 9.0 | 12.0 | 12.0 | 10.0 | 17.0 | 15.0 | 6.0 | 12.0 | 11.0 |
| 5/16" | 11.0 | 18.0 | 17.0 | 9.0 | 12.0 | 12.0 | 10.0 | 17.0 | 15.0 | 6.0 | 12.0 | 11.0 |
| 3/8" | 11.0 | 19.0 | 17.0 | 10.0 | 14.0 | 13.0 | 10.0 | 18.0 | 16.0 | 6.0 | 12.0 | 11.0 |
| 1/2" | 25.0 | 42.0 | 38.0 | 20.0 | 24.0 | 22.0 | 22.0 | 39.0 | 34.0 | 14.0 | 20.0 | 16.0 |
| 5/8" | 25.0 | 42.0 | 38.0 | 20.0 | 24.0 | 22.0 | 22.0 | 39.0 | 34.0 | 14.0 | 20.0 | 16.0 |
| 3/4" | 27.0 | 45.0 | 38.0 | 20.0 | 24.0 | 22.0 | 24.0 | 39.0 | 34.0 | 14.0 | 20.0 | 16.0 |

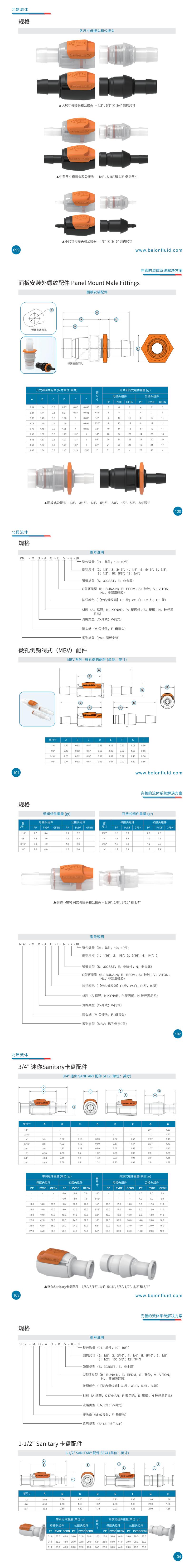

六、1-1/2" Sanitary卡盘配件(SF24)
尺寸表(英寸)
| 管尺寸 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 4.58 | 2.56 | 1.50 | 1.32 | 2.93 | 1.93 | 2.90 | 1.88 |
| 5/8" | 4.58 | 2.56 | 1.50 | 1.32 | 2.93 | 1.93 | 2.90 | 1.88 |
| 3/4" | 4.58 | 2.56 | 1.50 | 1.32 | 2.93 | 1.93 | 2.90 | 1.88 |
重量表(gr)
| 管尺寸 | 带阀组件 | 开放式组件 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | |
| 1/2" | 31.0 | 53.0 | 48.0 | 26.0 | 32.0 | 29.0 | 28.0 | 50.0 | 44.0 | 20.0 | 29.0 | 23.0 |
| 5/8" | 31.0 | 53.0 | 48.0 | 26.0 | 32.0 | 29.0 | 28.0 | 50.0 | 44.0 | 20.0 | 29.0 | 23.0 |
| 3/4" | 31.0 | 53.0 | 48.0 | 26.0 | 32.0 | 29.0 | 28.0 | 50.0 | 44.0 | 20.0 | 29.0 | 23.0 |
七、NPT适配接头
| 管道尺寸 | NPT适配器 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 1/8" | NPT1/8" | 3.04 | 1.96 | 0.90 | 0.84 | 2.09 | 1.44 | 1.90 | 1.46 |
| 3/16" | NPT1/8" | 3.04 | 1.96 | 0.90 | 0.84 | 2.09 | 1.44 | 1.90 | 1.46 |
| 1/4" | NPT1/4" | 3.62 | 2.13 | 1.12 | 0.99 | 2.41 | 1.57 | 2.23 | 1.58 |
| 5/16" | NPT1/4" | 3.62 | 2.13 | 1.12 | 0.99 | 2.41 | 1.57 | 2.23 | 1.58 |
| 3/8" | NPT1/4" | 3.62 | 2.13 | 1.12 | 0.99 | 2.41 | 1.57 | 2.23 | 1.58 |
| 1/2" | NPT1/2" | 4.63 | 2.80 | 1.50 | 1.32 | 3.02 | 1.93 | 3.00 | 2.22 |
| 5/8" | NPT1/2" | 4.63 | 2.80 | 1.50 | 1.32 | 3.02 | 1.93 | 3.00 | 2.22 |
| 3/4" | NPT1/2" | 4.63 | 2.80 | 1.50 | 1.32 | 3.02 | 1.93 | 3.00 | 2.22 |

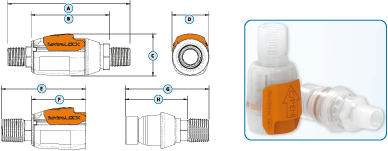

▲NPT母接头和公接头适配器-1/8"、3/16"、1/4"、5/16"、3/8"、1/2"、5/8"和3/4"

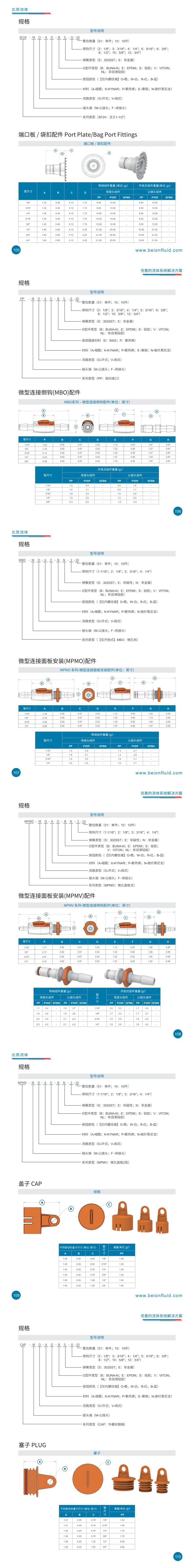

八、倒钩配件(Barb Fittings)
重量表(gr)
| 管尺寸 | 带阀组件 | 开放式组件 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) | |
| 1/8" | 7 | 12 | 11 | 4 | 6 | 6 | 7 | 12 | 11 | 2 | 4 | 3 |
| 3/16" | 8 | 13 | 12 | 4 | 7 | 6 | 8 | 13 | 12 | 2 | 4 | 3 |
| 1/4" | 11 | 18 | 17 | 6 | 9 | 9 | 10 | 17 | 16 | 3 | 5 | 4 |
| 3/8" | 11 | 19 | 17 | 6 | 9 | 9 | 10 | 18 | 16 | 3 | 6 | 4 |
| 1/2" | 25 | 42 | 38 | 15 | 9 | 22 | 22 | 39 | 34 | 9 | 18 | 14 |
| 3/4" | 27 | 45 | 41 | 15 | 27 | 23 | 24 | 42 | 37 | 9 | 18 | 14 |

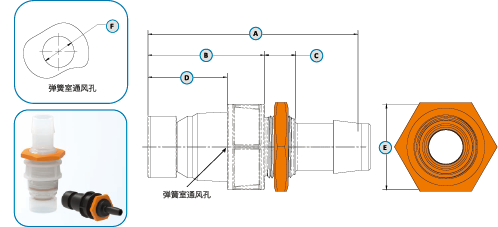

九、面板安装配件
| 管尺寸 | A | B | C | D | E | F | PP(母) | PVDF(母) | GFBN(母) | PP(公) | PVDF(公) | GFBN(公) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/8" | 2.04 | 1.14 | 0.5 | 0.97 | 0.87 | 0.695 | 6 | 8 | 7 | 4 | 7 | 6 |
| 3/16" | 2.24 | 1.14 | 0.5 | 0.97 | 0.87 | 0.695 | 6 | 8 | 7 | 4 | 7 | 6 |
| 1/4" | 2.68 | 1.45 | 0.5 | 1.05 | 1 | 0.695 | 9 | 13 | 12 | 6 | 12 | 11 |
| 5/16" | 2.73 | 1.45 | 0.5 | 1.05 | 1 | 0.695 | 9 | 13 | 12 | 6 | 12 | 11 |
| 3/8" | 2.78 | 1.45 | 0.5 | 1.05 | 1 | 0.695 | 10 | 14 | 13 | 6 | 12 | 11 |
| 1/2" | 3.38 | 1.87 | 0.5 | 1.27 | 1.37 | 1 | 20 | 24 | 22 | 14 | 20 | 16 |
| 5/8" | 3.48 | 1.87 | 0.5 | 1.27 | 1.37 | 1 | 20 | 24 | 22 | 14 | 20 | 16 |
| 3/4" | 3.58 | 1.87 | 0.5 | 1.27 | 1.37 | 1 | 21 | 25 | 23 | 15 | 21 | 17 |
▲面板式公接头-1/8"、3/16"、1/4"、5/16"、3/8"、1/2"、5/8"、3/4"和1"
十、微孔倒钩阀式(MBV)配件
尺寸表(英寸)
| 管尺寸 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 1/16" | 1.73 | 0.92 | 0.57 | 0.52 | 1.12 | 0.92 | 1.08 | 0.56 |
| 1/8" | 2.13 | 0.92 | 0.57 | 0.52 | 1.32 | 0.92 | 1.28 | 0.56 |
| 3/16" | 2.53 | 0.92 | 0.57 | 0.52 | 1.52 | 0.92 | 1.48 | 0.56 |
| 1/4" | 2.74 | 0.92 | 0.57 | 0.52 | 1.57 | 0.92 | 1.62 | 0.56 |

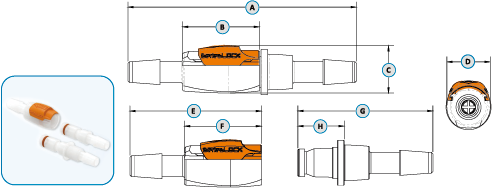

▲倒钩（MBV）母接头和公接头-1/8"、1/16"、1/4"和3/16"

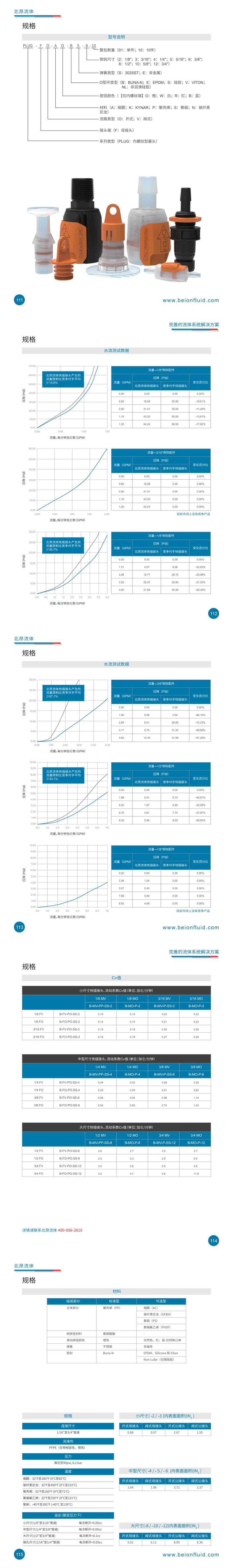

十一、流量与Cv值
注：北昂流体快插接头压降低于竞品，流量更优，部分尺寸无同类竞品
Cv值(加仑/分钟)
- 小尺寸：0.18~0.29
- 中型尺寸：0.42~1.43
- 大尺寸：2.5~5.7
十二、型号编码规则
- 整包数量：01(单件)/10(10件)
- 倒钩尺寸：2(1/8")/3(3/16")/4(1/4")/5(5/16")/6(3/8")/8(1/2")/10(5/8")/12(3/4")
- 弹簧：S(302SST)/E(非金属)/N(非磁性)
- O型圈：B(BUNA-N)/E(EPDM)/S(硅胶)/V(Viton)/NL(非润滑硅胶)
- 按钮：O(橙)/W(白)/R(红)/B(蓝)
- 材料：A(缩醛)/K(KYNAR)/P(PP)/S(聚砜)/N(GFBN)
- 流路：O(开式)/V(阀式)
- 接头：M(公)/F(母)
咨询热线：400-006-2810
