耐腐蚀单向阀
BEIONFLUID即插式自密闭单向阀主要特点为流路完全为惰性抗化学腐蚀性材料，无金属部件，在无颗粒和低压液相系统下可使用多次。
产品介绍

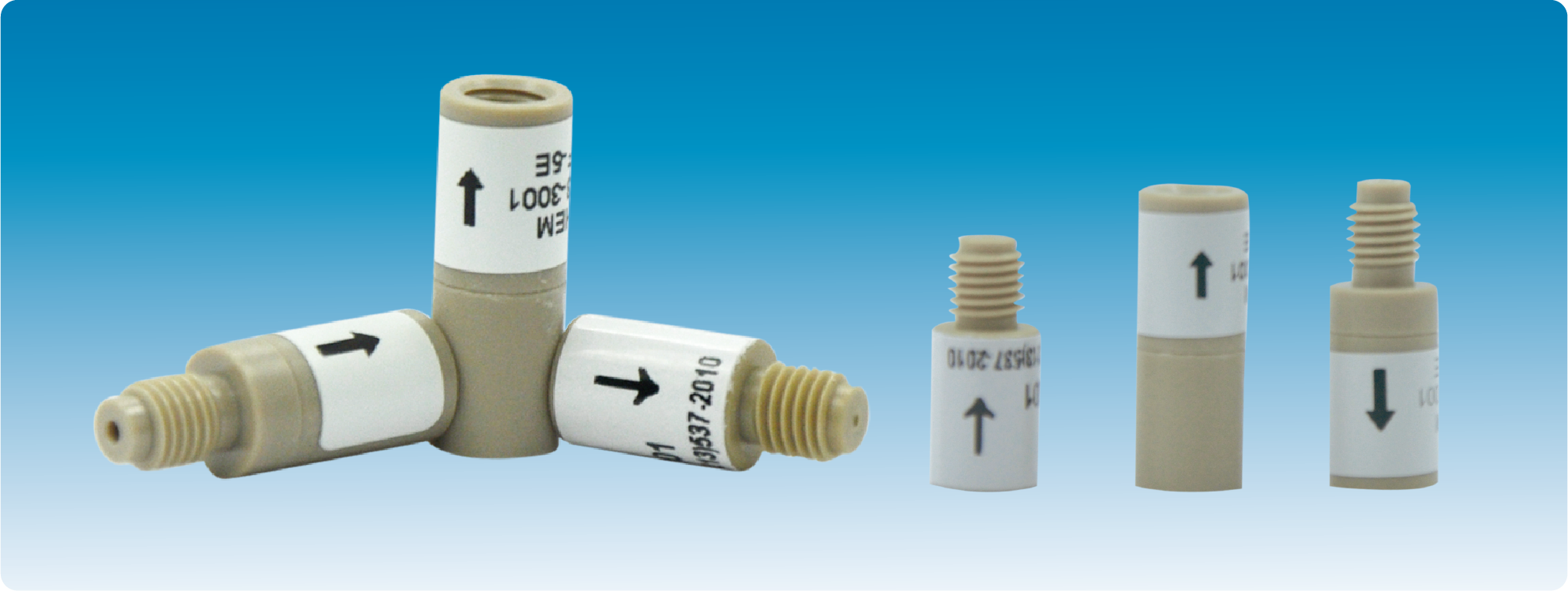

BEIONFLUID 耐腐蚀单向阀
产品核心特点：即插式自密闭单向阀，在无颗粒和低压液相系统下可使用多次。
产品基础属性
- 全惰性流体材料，无金属部件
- 隔膜材料为Viton
- 阀体材料是PEEK
- 控制回流压力可达100psi
- 内体积小
- 启动压力小
- 任意安装方式
原理特性
BEIONFLUID单向阀和通常的弹簧开动控制阀不同的是，不会因为压力限制或阻止流体通过而导致内腔阀体损坏。BEIONFLUID单向阀的设计特点是光滑的流体通径，减小剪流和紊流。
产品构型
BEIONFLUID单向阀适合0.030"(0.80mm)孔径流量的液路。启动压力不大于1psi，控制的回流压力可达到100psi。有进口、出口和两端内螺纹接口3种类型，用于注射泵系统，真空系统和其他低流量操作系统。阀体连接是标准的1/4"-28UNF的螺纹接口。
定制服务
如隔膜材料需要更换成EPDM(三元乙丙橡胶)或FFKM(全氟橡胶)等，请联系北昂流体。
技术参数
| 项目 | 参数 |
|---|---|
| 启动压力 | Viton® 0.8psi |
| 产生的背压 | 0-30psi <1psi |
| 30-50psi 1-2psi | |
| 额定压力 | ≤50psi |
| 背压 | ≤100psi |
| 内体积 | 入口式 60μl |
| 出口式 68μl | |
| 双内螺纹式 49μl | |
| 连接方式 | 1/4"-28UNF平底 |
| 流路方向 | 见安装图纸 |
注：此单向阀只为液体定制
构型尺寸
| 构型 | 直径 | 内螺纹端口深度 | 外螺纹长度 | 总长度 |
|---|---|---|---|---|

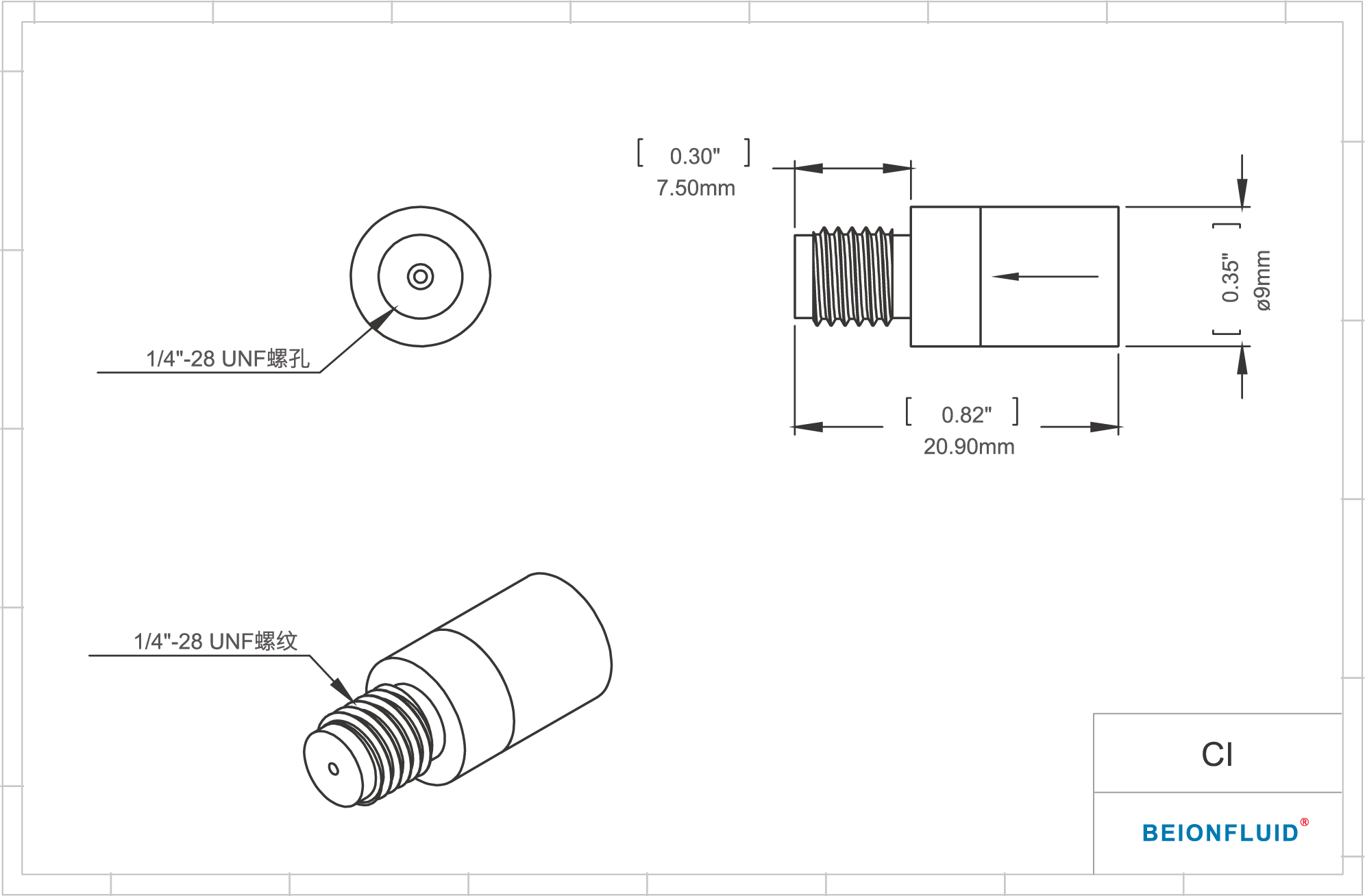

| CI | 0.35" | 0.25" | 0.30" | 0.82" |

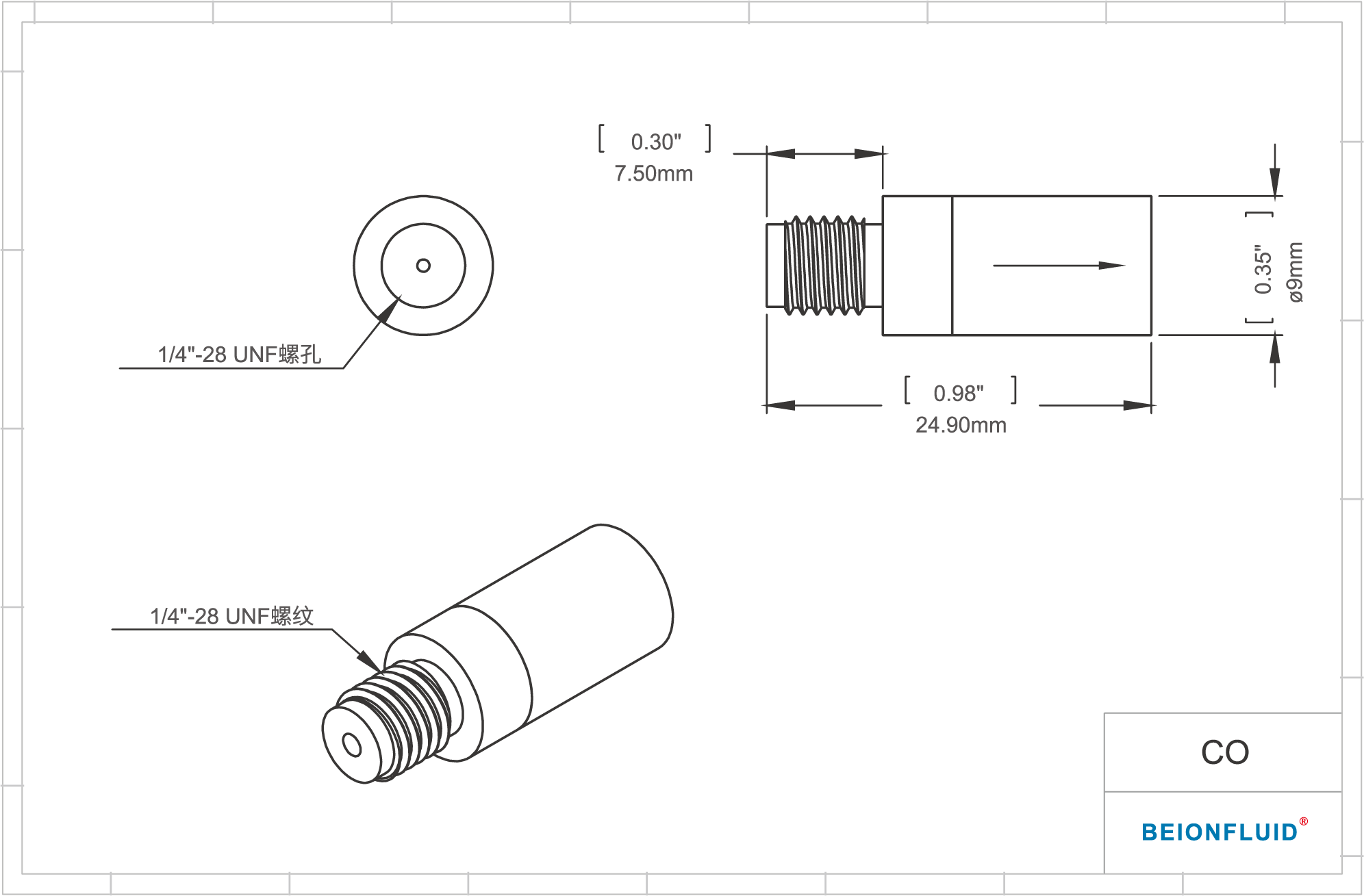

| CO | 0.35" | 0.25" | 0.30" | 0.98" |

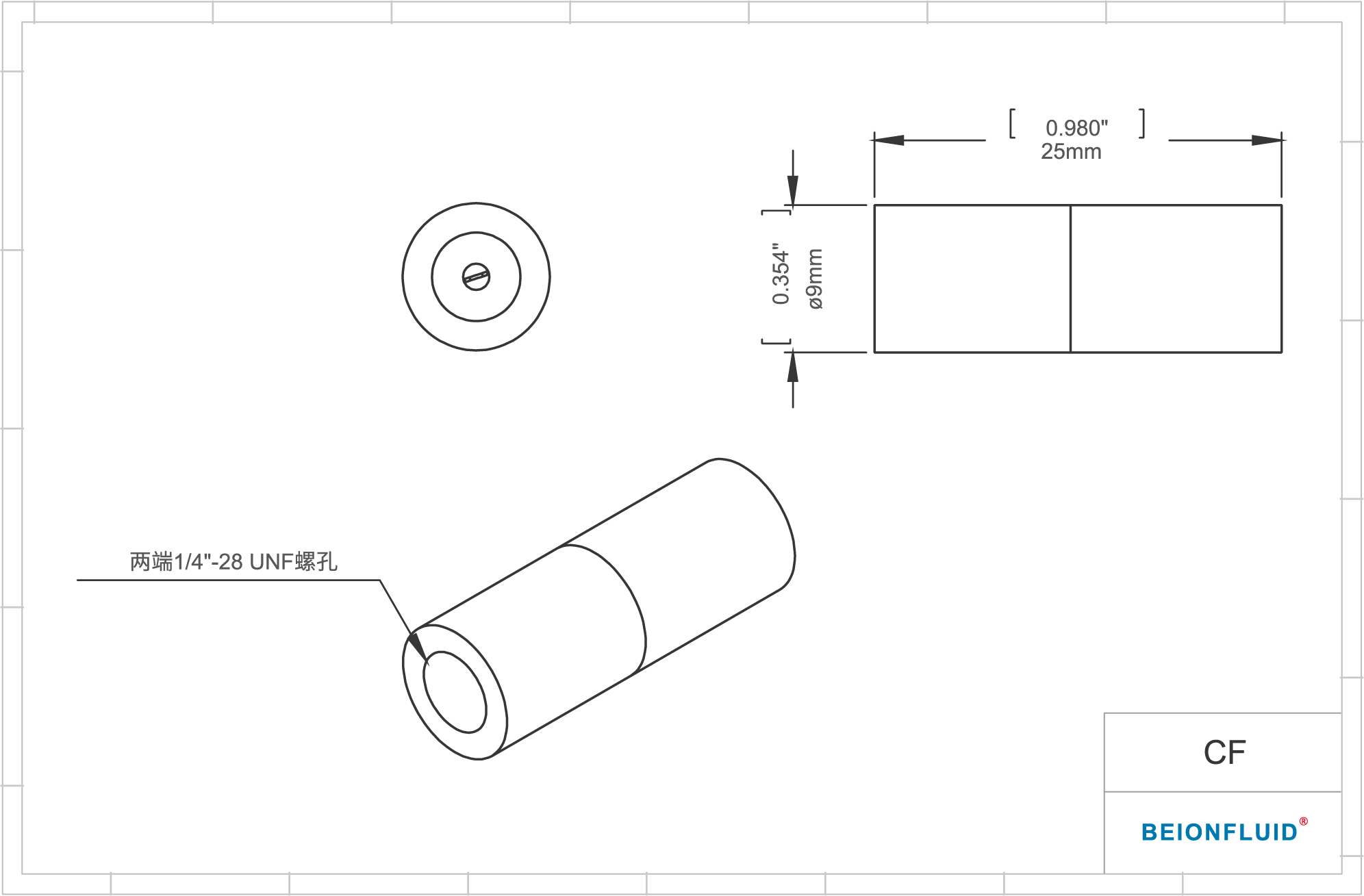

| CF | 0.354" | 0.25" | - | 0.98" |

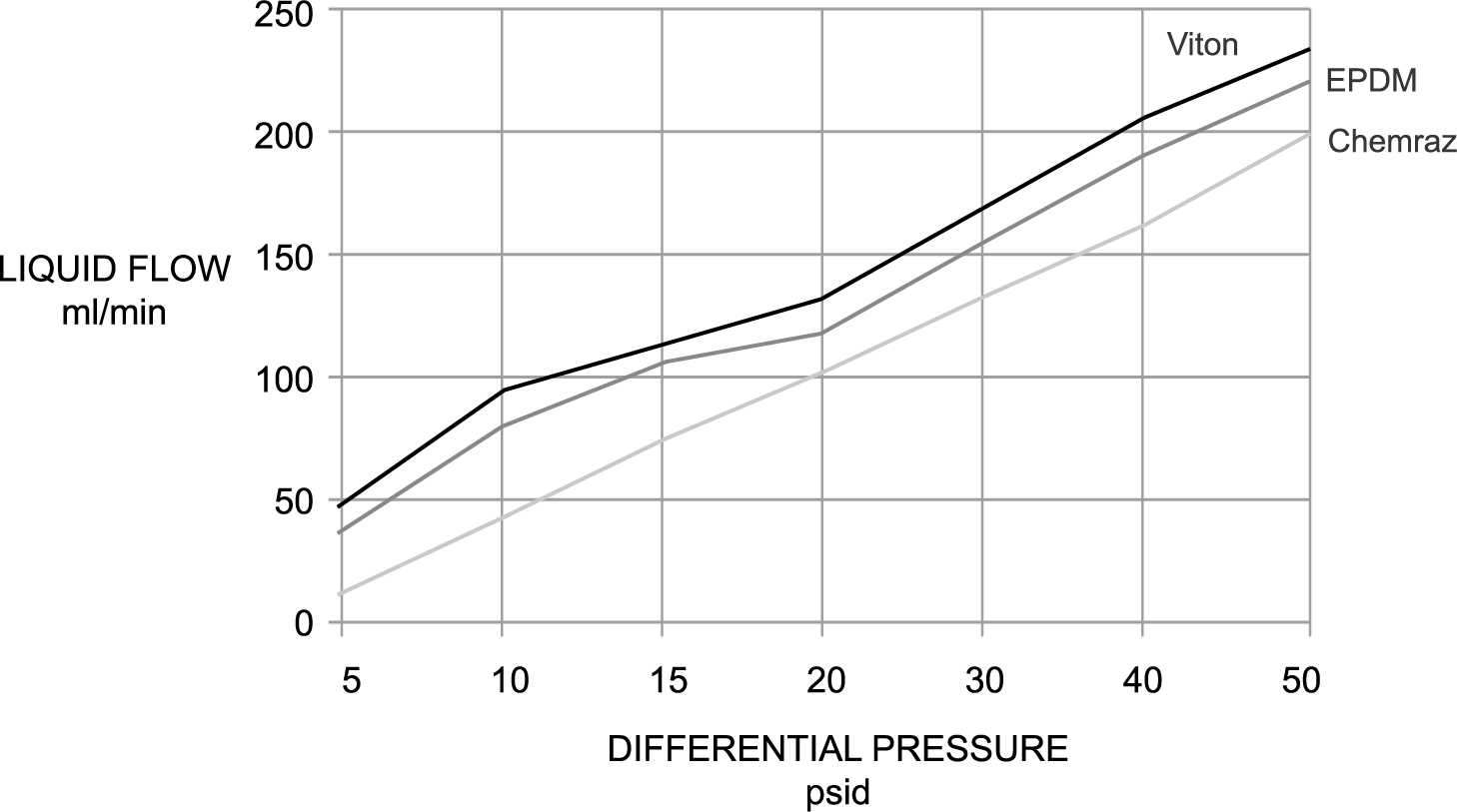

平均流量与压力
订购信息
型号举例：C O - 5 V
规格说明：C=单向阀
工作构型：O=出口、I=进口、F=两端内螺纹接口
阀体材料：5=PEEK
隔膜材料：V=Viton®
外观图纸
