流体定量元件

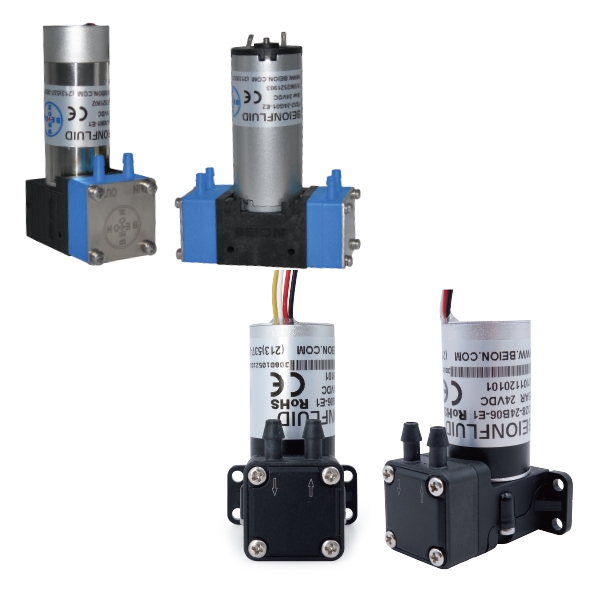

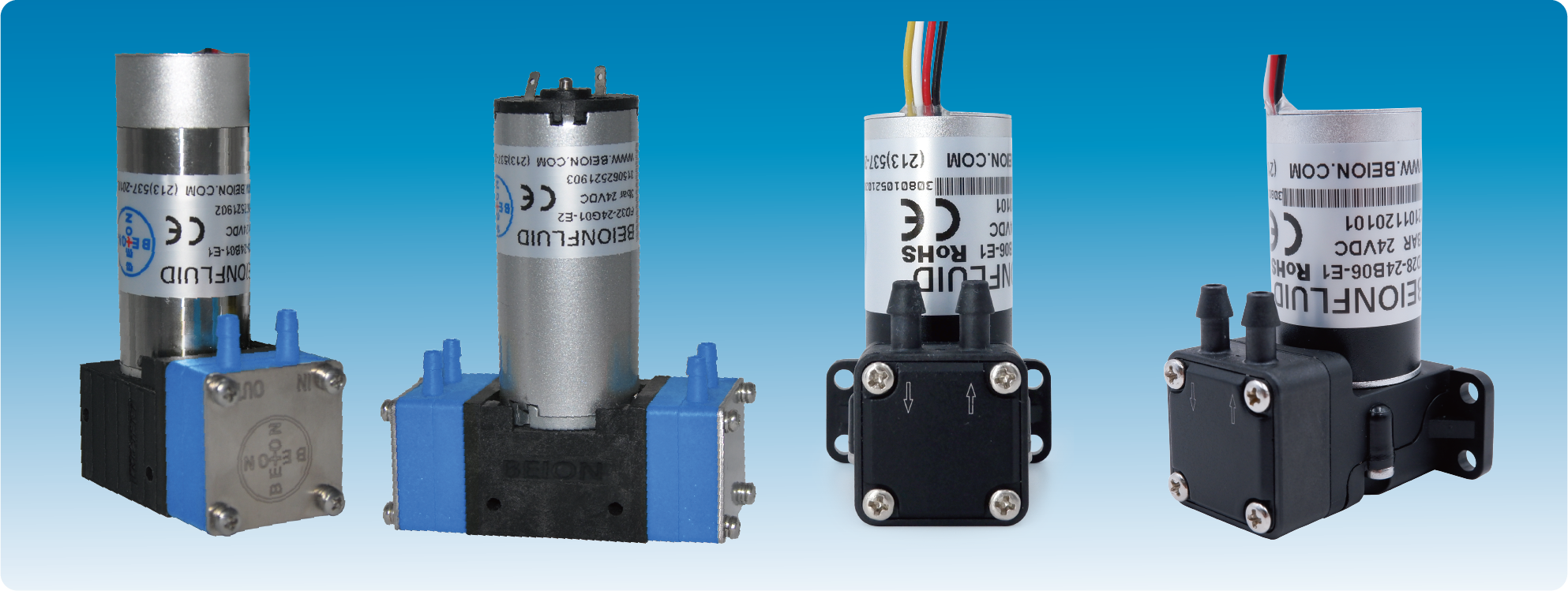

FD系列液体隔膜泵

北昂流体FD系列微型液体隔膜泵，有刷、无刷电机多种选择，宽范围流量，广泛应用于医疗器械、分析技术、喷绘打印、流程工业及食品工业等各类仪器。
*  体积小、设计紧凑
*  化学稳定性
*  密封性佳
*  低功耗、低噪声
*  可干转、使用寿命长
*  安装方便和免维护

产品介绍

BEIONFLUID 隔膜泵 - FD系列液体隔膜泵

BEIONFLUID 隔膜泵

FD系列液体隔膜泵

微型液体隔膜泵，有刷、无刷电机多种选择，宽范围流量，广泛应用于众多行业。

微型液体隔膜泵是根据容积式泵的原则简单设计而成。它是控制进口和出口，形成动力驱动后传动机构推动活塞往复运动，经液压推动膜片来回鼓动作功来吸入和排出液体。

液体隔膜泵隔膜材质可以根据客户的需求进行选择，有EPDM和PTFE。有有刷电机和无刷电机多种选择及宽范围的流量，可以广泛应用于医疗器械、分析技术、喷绘打印、流程工业及食品工业等各类仪器。

北昂流体一直注重为OEM客户提供定制解决方案，一般针对引线焊接、流量调节及无刷电机功能实现等，满足客户对于泵的各类要求。

流量选择	隔膜代号	流速(ml/min)	正压(bar)	负压(bar)	液体压力(bar)
01型	T	>400	0.6	0.5	5
01型	E	>400	0.6	0.5	3
02型	T	>500	0.6	0.4	5
02型	E	>850	0.6	0.4	3

红线正极，黑线负极，白色调速线，黄色反馈线，正负极反接保护功能。
PWM与0-5V两种调速方式，调速范围:1500-4200rpm。PWM频率10KHZ-30KHZ，幅值:5V。占控比0-10%电机不转，11%-100%调速区间;0-5V电压调速，0-0.5V电机不转，0.6V-5V调速区间。
黄色速度反馈，接示波器探头或上位机。1脉冲/转。
全速运转，红线与白线接电源正极，黑线接负极。工作电压:12V-24V。

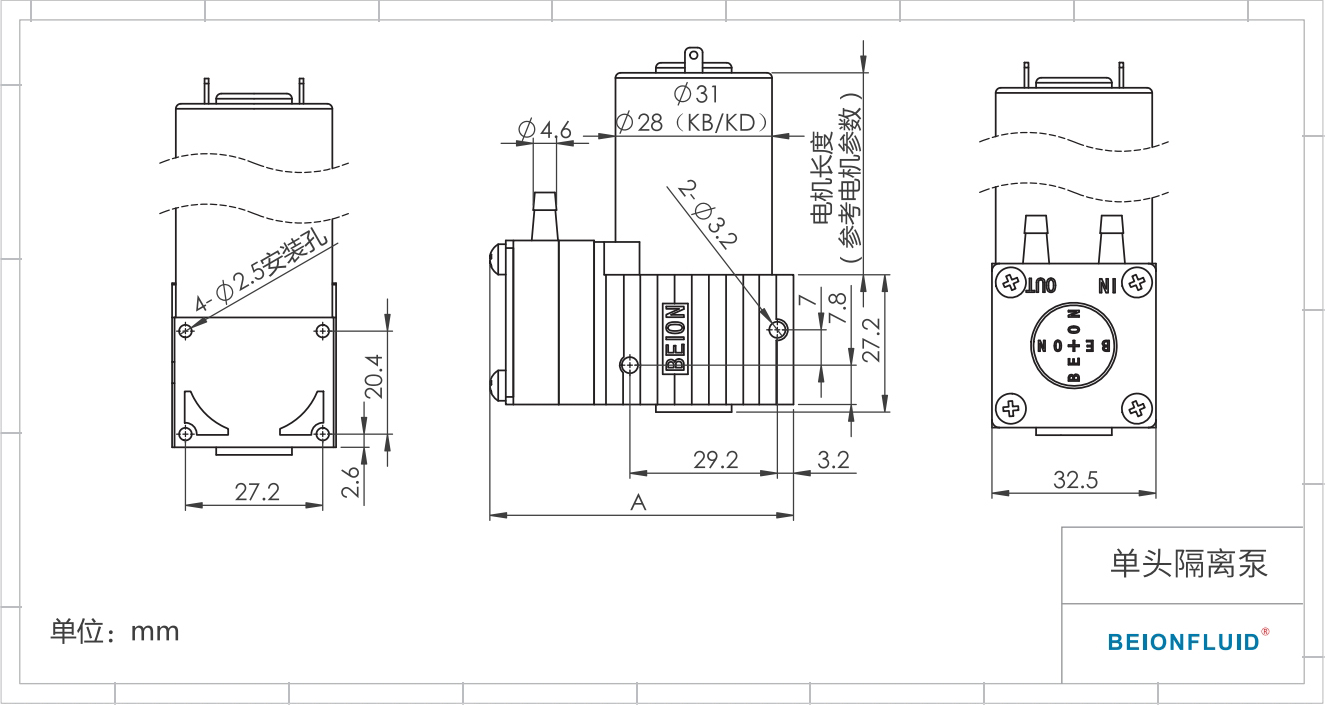

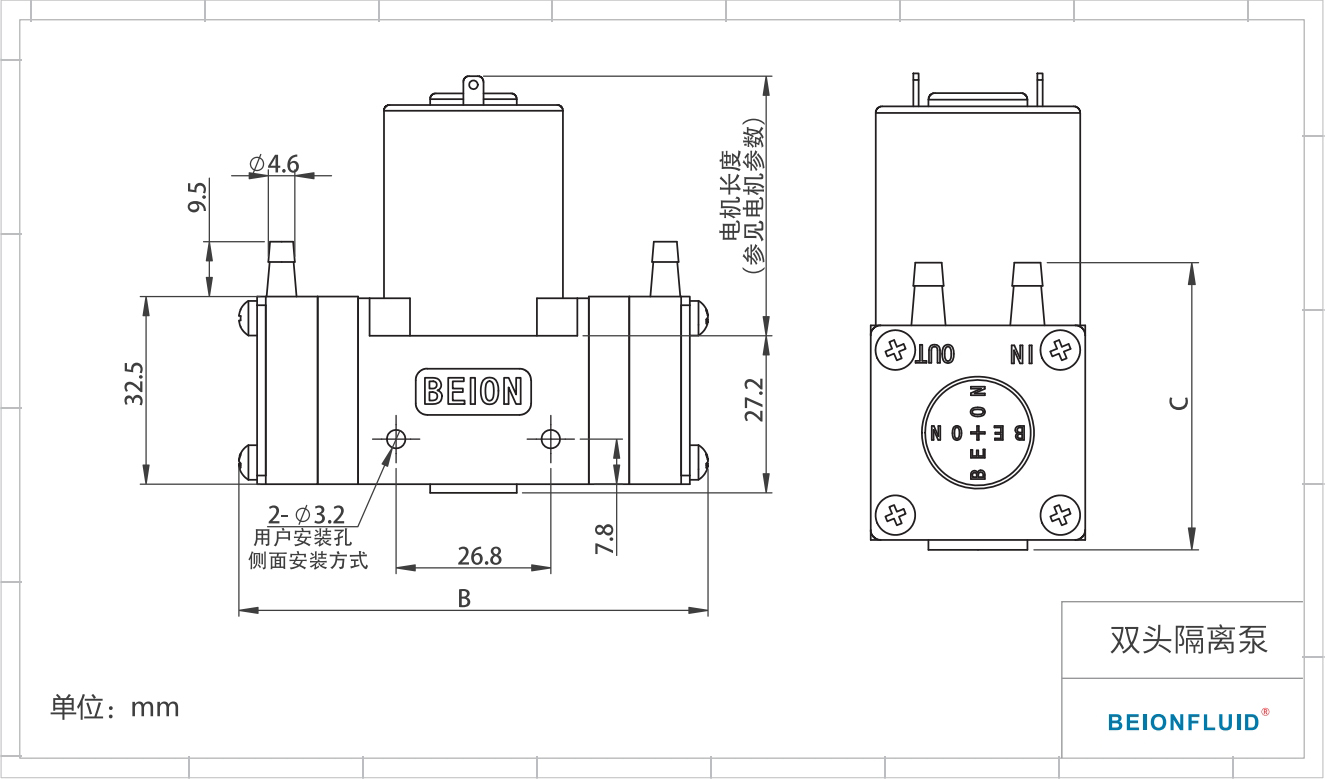

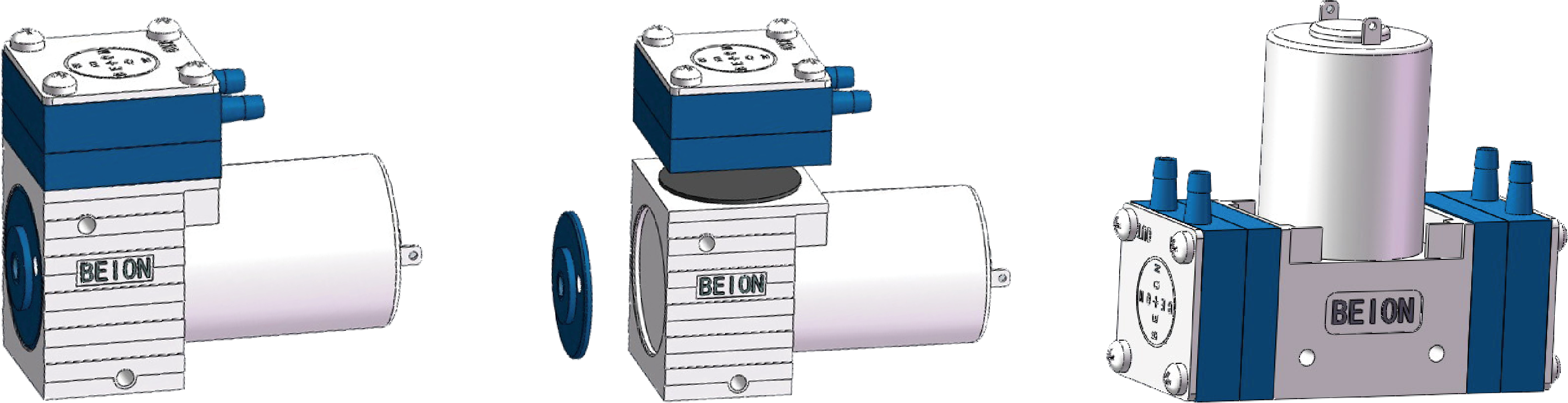

目前隔膜泵有1-2个泵头数量可以选择，当选择2个泵头时，可以作为2路输入输出，也可以作为一路输出。作为2路输出时，相当于两个同时开关的泵;当作为一路输出时，总流量会增加。

目前有8种直流电机，参数说明如下:

说明:

空载电流为未输送液体时电流;额定电流为输入、输出端近似为大气压下输送液体(水)的电流值。实际使用过程中随着液体粘度增加、输入、输出端压力的增加，实际电流值也会相应的增大。
A、C、E电机所配泵头数量只能是1;G、H、I电机所配的泵头数只能是2;B、D电机所配泵头数可以是 1或者2。有刷电机寿命:2000h;无刷电机寿命:8000h。视实际使用情况而定。
