蠕动泵
电机驱动，转速可控，用于连续输送液体的蠕动泵
* MM10泵头适合壁厚0.8-0.92mm、内径0.13-3.2mm的Silicone、Pharmed、PVC、Viton等材质的 泵管，可在100rpm状态下以29.7ml/min大流量连续运行;间歇运行时，转速最高可达400rpm，流量可达118.8ml/min;
* 泵头整体采用高功能塑料材质，刚性强度高，耐磨性能好;
* 泵头采用独特的旋转卡式设计，无需工具即可拆装，便于更换泵管和清理维护;有管接头内置和整 条软管安装两种装管方式;
* 快装式泵头，进出口端可选择上、下、左侧任意一个朝向安装，适应不同的工况需求;
* 可匹配12V/24V直流减速电机、步进电机等微型电机;
* 体积小巧，安装方便，操作简单;
* 适用于配套各种小型仪器设备，满足微量进样、冲洗、排液等方面的需求。
* MM10泵头适合壁厚0.8-0.92mm、内径0.13-3.2mm的Silicone、Pharmed、PVC、Viton等材质的 泵管，可在100rpm状态下以29.7ml/min大流量连续运行;间歇运行时，转速最高可达400rpm，流量可达118.8ml/min;
* 泵头整体采用高功能塑料材质，刚性强度高，耐磨性能好;
* 泵头采用独特的旋转卡式设计，无需工具即可拆装，便于更换泵管和清理维护;有管接头内置和整 条软管安装两种装管方式;
* 快装式泵头，进出口端可选择上、下、左侧任意一个朝向安装，适应不同的工况需求;
* 可匹配12V/24V直流减速电机、步进电机等微型电机;
* 体积小巧，安装方便，操作简单;
* 适用于配套各种小型仪器设备，满足微量进样、冲洗、排液等方面的需求。
产品介绍
蠕动泵

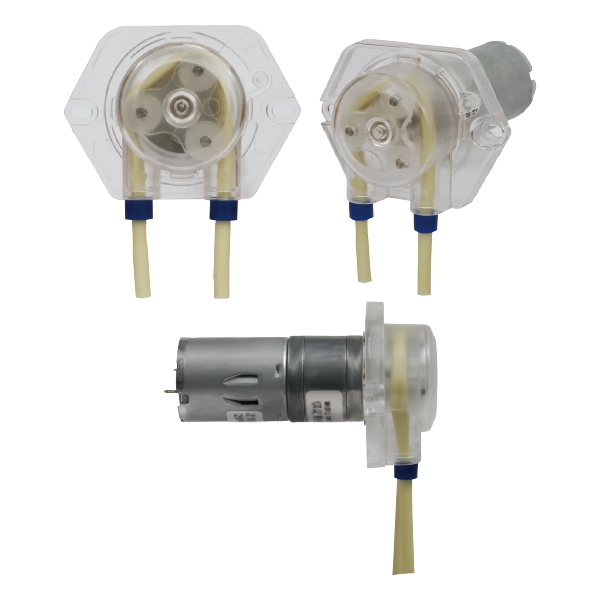

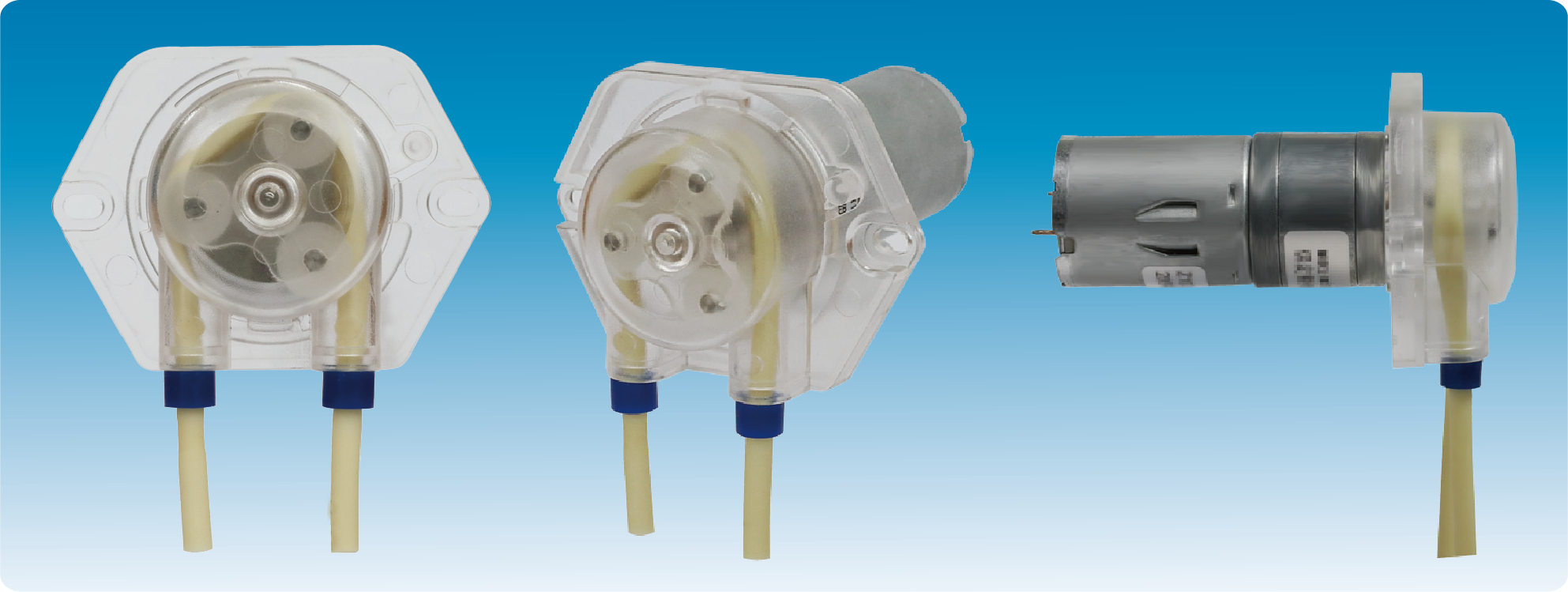

MM10系列ODM蠕动泵
产品特性：电机驱动，转速可控，专为连续输送液体设计的微型蠕动泵，适配各类小型仪器设备，满足微量进样、冲洗、排液等需求。
产品核心优势
- 泵头适配性广：适合壁厚0.8-0.92mm、内径0.13-3.2mm的Silicone、Pharmed、PVC、Viton等材质泵管
- 流量与转速灵活：100rpm连续运行流量达29.7ml/min；400rpm间歇运行流量达118.8ml/min
- 泵头材质优异：整体采用高功能塑料，刚性强度高，性能稳定
- 拆装维护便捷：旋转卡式设计，无需工具即可拆装，便于更换泵管和清理
- 装管方式多样：管接头内置和整条软管安装两种方式

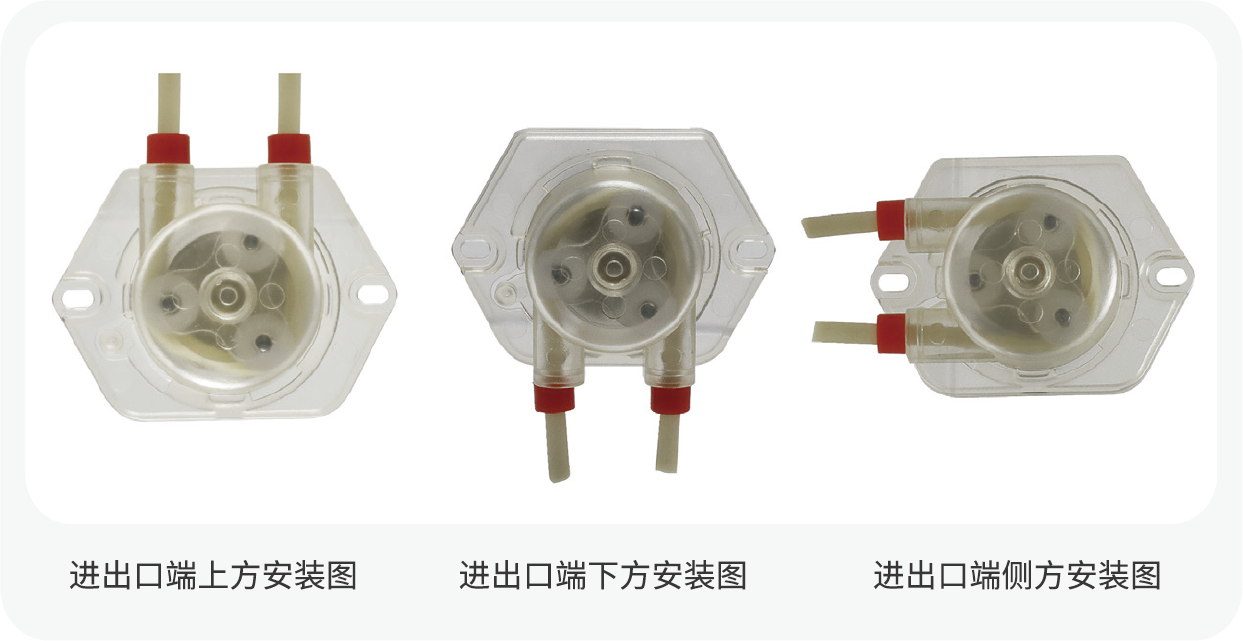

- 安装朝向灵活：快装式泵头，进出口端可选择上、下、左侧任意朝向安装，适配不同工况
- 电机匹配多元：可搭配12V/24V直流减速电机、步进电机等微型电机
- 体积小巧易安装：操作简单，便于配套各类小型仪器
泵头核心规格参数
| 参数项目 | 参数值 |
|---|---|
| 通道数 | 1 |
| 滚轮数 | 3 |
| 流量范围 | ≤118.8ml/min |
| 转速范围 | 连续运行≤100rpm；间歇运行≤400rpm |
| 装管方式 | 管接头内置（软管内径≥1.6mm）；整条软管 |
| 间隙调节 | 固定间隙 |
| 适用电机 | 12/24V直流减速电机/步进电机 |
| 传输压力 | ≤0.10MPa |
| 工作温度 | 0-40°C |
| 功率 | <10W |
适配电机规格参数
直流有刷电机
| 规格项目 | 参数值 |
|---|---|
| 转速可选 | 35rpm、50rpm、100rpm、130rpm、178rpm、200rpm、320rpm、409rpm |
| 电压/功率 | DC12V/3W、DC24V/3W |
| 转速误差 | ≤±10% |
| 使用寿命 | 1000小时 |
直流无刷电机
| 规格项目 | 参数值 |
|---|---|
| 转速可选 | 45rpm、68rpm、120rpm、150rpm、250rpm、350rpm |
| 电压/功率 | DC12V/3W、DC24V/3W |
| 转速误差 | ≤±10% |
20步进电机
| 规格项目 | 参数值 |
|---|---|
| 步距角 | 1.8° |
| 相数 | 2相 |
| 相电压 | 3.9V |
| 相电阻 | 6.5±10% |
| 相电感 | 2.2mH±20% |
| 相电流 | 0.6A |
| 转速范围 | ≤200rpm |

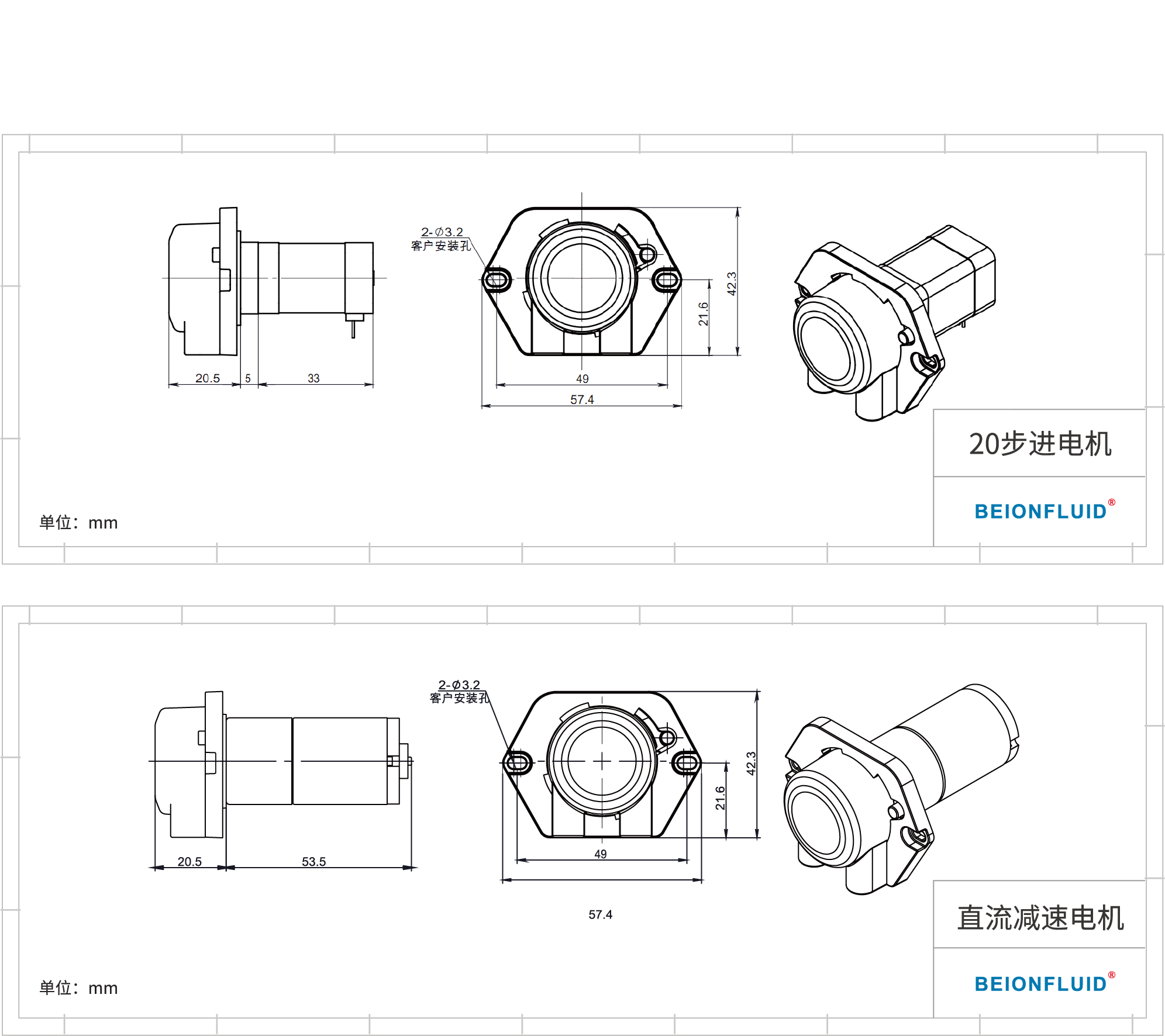

安装图纸参考
使用选型小贴士
- 如需较长的软管寿命：选用粗管+低转速
- 如需较大的流量：选用粗管+高转速
- 如需较高的精度：选用细管+中高转速
- 如需较高的吸程及背压：选用较细的厚壁管+低转速
