注射泵&注射器
自动进样OEM部件一注射泵/注射阀
*  CE认证

*  注射器容积为100μl~25000μl

*  点精度≤0.5%（100%行程，室温下蒸馏水环境）
*  重复性≤0.5%（100%行程，室温下蒸馏水环境）
*  1/4"-28UNF螺纹接口
*  提供RS485、RS232等多种通讯控制方式，更多通讯协议支持请咨询北昂流体。
产品介绍

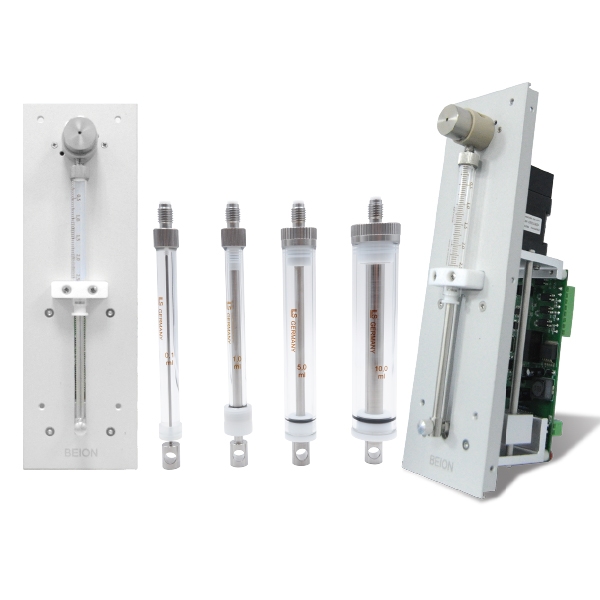

BEIONFLUID S系列注射泵/注射器 产品说明

注射泵/注射器


产品定位：自动进样OEM部件-注射泵/注射阀 | 认证：CE认证

产品核心简介

北昂流体系列注射泵是一款高性能、高可靠性、高精密度的微量注射泵；注射器和电磁阀及管接头具有高的耐化学腐蚀特性和使用寿命。部件采用整体支架，保证了整体稳定性并延长了注射器的使用寿命；采用24VDC安全电压，并提供RS232/RS485多种通讯控制方式，且可支持北昂流体品牌的100μl~25000μl注射器。

  • 注射器寿命>10万次，注射泵寿命≥500万次
  • 注射器容积范围：100μl~25000μl
  • 点精度偏差0.5%(100%行程，室温下蒸馏水环境)
  • 重复性偏差0.5%(100%行程，室温下蒸馏水环境)
  • 标准螺纹接口：1/4"-28UNF
  • 通讯方式：RS485、RS232，更多通讯协议支持可咨询北昂流体

适用范围

北昂流体S系列注射泵广泛应用于实验分析设备定量分配的试剂前处理或各类仪器的取液功能块中，是流体定量的关键部件。可选择多种容积的注射器和不同种类的注射阀进行匹配，既满足了科研院校单独使用的要求，其易集成化、可定制的设计也能够符合OEM客户的多种需要。

可迅速分配0.1μl~25ml的液体量，既可单独使用，也可连接电脑或微机使用，形成自动移液、稀释、分流。

S60系列核心技术参数

参数类别 具体项目 参数值
标准配置 阀件 两位三通电磁阀
检测装置 电路板自带零位和限位检测装置
标准行程 60mm
可选注射器容积 100μl、250μl、500μl、1000μl、2500μl、5000μl、10000μl、25000μl
硬件参数 尺寸 237mm(L)×73mm(W)×69mm(H)
重量 1.2Kg
电机步数 32000步/48000步
应用环境参数 环境温度/相对湿度 10°C~40°C / ≤90%
电气参数 供电电压/通讯方式 24VDC / RS232、RS485
接口信息 波特率 9600、19200、38400、57600、115200
性能参数 分配点精度/重复精度 <0.5% / ≤0.5%（全行程，5000μl注射器，室温蒸馏水）

注射阀参数

项目 参数详情
阀选择 两位三通：一个常开口，一个常闭口，一个公共口
阀口切换时间 开启时间≤10ms；关闭时间≤25ms
驱动电路 24VDC
阀体/隔膜材料 PEEK / PTFE/FFKM
螺纹规格 1/4"-28UNF

注射器详情

核心材质与特性

  • 针筒：硼酸硅玻璃，精度:<1%容积
  • 使用环境：温度10°C-40°C，湿度10-85%

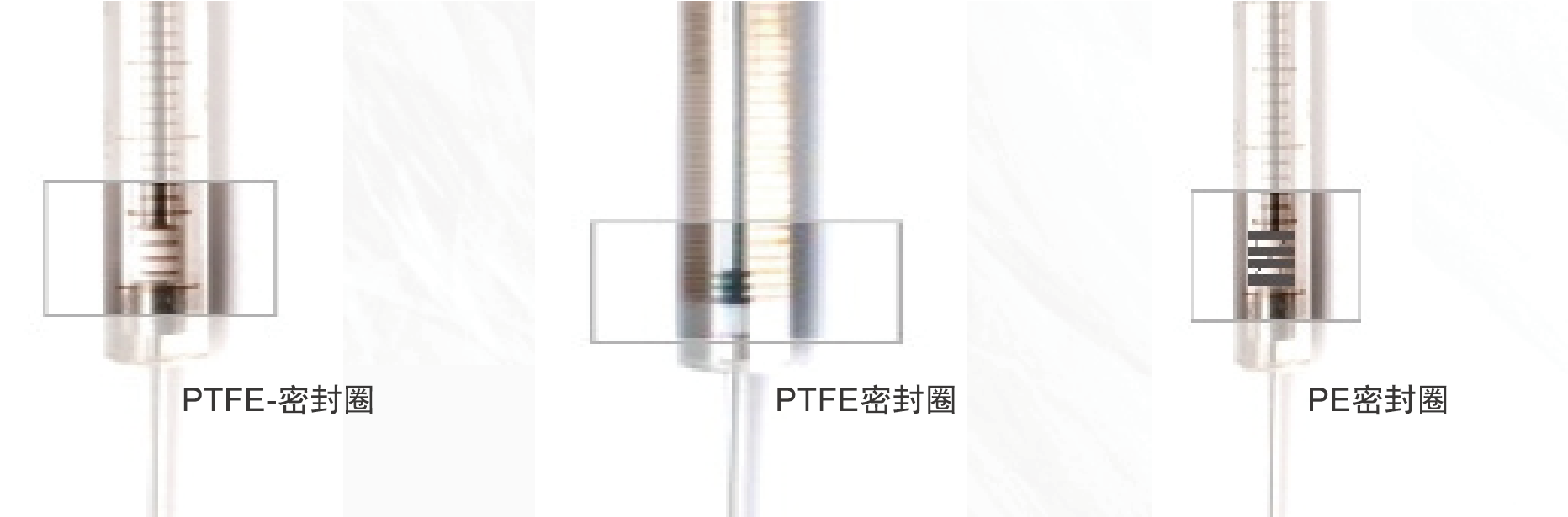

  • 密封圈类型及适配：
    • 白色PTFE密封圈：耐化学性佳、摩擦系数小，适合大容积注射器
    • 黑色PTFE密封圈：静电更少、摩擦系数更小、使用寿命更长
    • PE密封圈：适合缓冲溶液和水溶液，适合缓慢运动

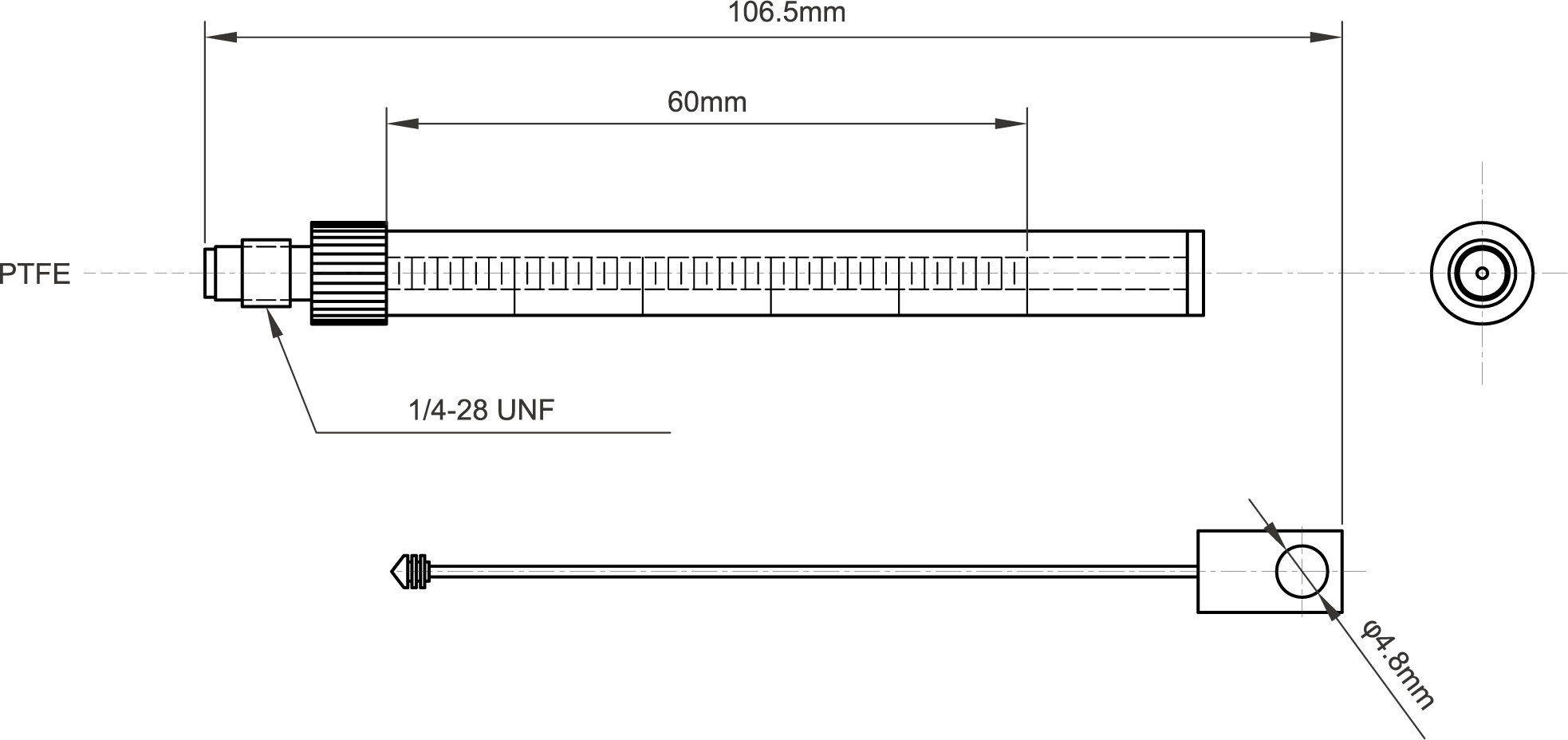

标准尺寸（100μl注射器）

其他标准注射器尺寸可咨询北昂流体，支持定制需求。

延长使用寿命提示

从注射器里面把注射推杆取出，将推杆头浸入去离子或蒸馏水里面清洗，然后再推入注射针筒上下反复推5~6次，如果不顺继续用溶液润滑再推动。若硅胶或者其他润滑油可与所使用的试剂兼容，也可用来润滑推杆头。

注射泵使用注意事项

  • 此产品属于微量精密仪器，所使用液体不得粘稠度过高或者含有大于50μm的颗粒
  • 设备使用前请先确认连接电源与该设备相互匹配
  • 请勿随意拆卸设备，以防影响设备正常运行
  • 设备作业前应预运行(拷机)，并对管路排空和清洗，以免影响分析精度
  • 使用后应立即清洗管路，以保持管路洁净
  • 更换注射器时，应保证注射器与电磁阀的密封性；注射器固定尽可能保持同心（即注射器推杆、筒体、电磁阀中心应处于一条直线）

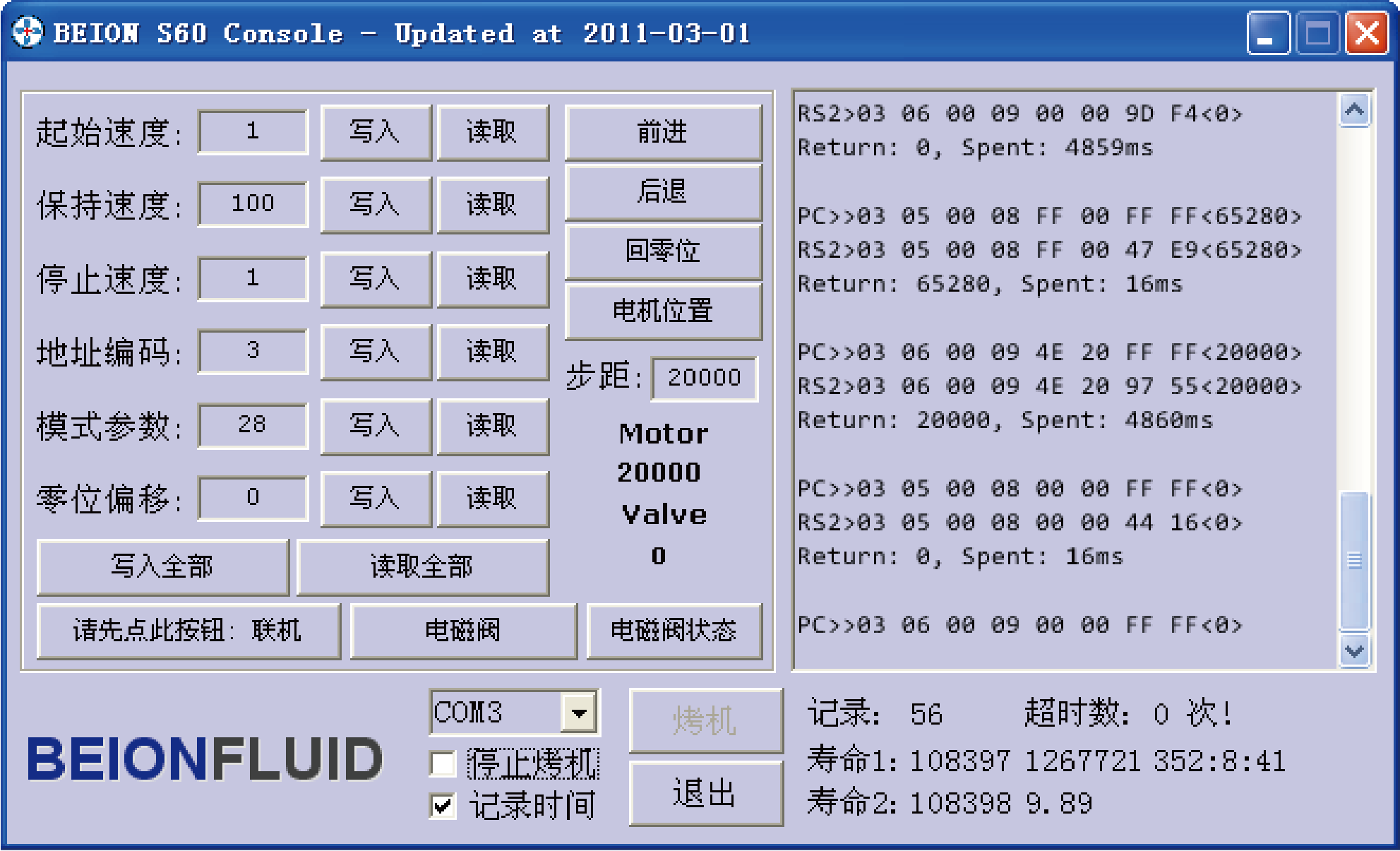

测试软件使用简介

基础操作步骤

  1. 选择信号端口：点击联机键即可联机
  2. 设置速度值：建议设置保持速度为250，终止速度提高至300以上以便减少挂滴现象，速度按写入即可
  3. 参数模式：一般参数模式设为28，用SPD方式控制参数需要更改为60
  4. 定量步距：全行程按照32000步输入计算，若需要定量，按公式计算：步距=32000-60×定量值

运行前准备与操作

  • 其余界面上的参数值全部默认，无需更改
  • 初始运行建议注射器内部注入少量水浸润一段时间，让活塞头湿润以增加寿命
  • S60须预热5-10分钟，点击拷机按钮即可；停止操作勾选停止拷机即可
  • 特别注意：若需要更改步距或者速度，请停机后再行更改参数

订购信息

注射器型号与容积对应

注射器型号 注射器容积
0025100 100μL
0025250 250μL
0025500 500μL
00251000 1000μL
00252500 2500μL
00255000 5000μL

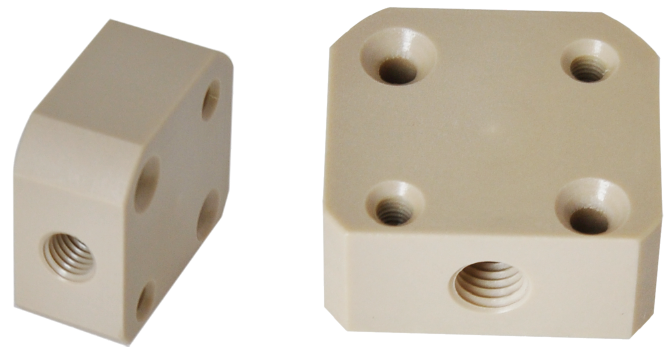

相关配件

1057Q



订购编码规则


S    XX     X    XXX - XX - X

S - 行程 - 外观 - 容量 - 工作电压 - 适用温度

  • 温度：留空=常温；L=耐低温
  • 工作电压：24=24VDC
  • 容量：100=100μl、250=250μl、500=500μl、1000=1000μl、2500=2500μl、5000=5000μl、10000=10000μl、25000=25000μl
  • 外观：E=阳极黑；H=金属白
  • 行程：60=60mm

资料与定制咨询

  • 详细尺寸与安装图纸：可关注公众号获取
  • 定制需求/其他尺寸咨询：联系北昂流体 400-006-2810
