流体定量元件

自吸式微量泵

化学惰性/固定分配量/隔膜式电磁自吸微量泵
*  20μl~60μl范围内高精度分配量设置
*  能耗低/产热小
*  内体积小
*  零泄漏
*  2千万次高工作寿命
*  多种惰性触液材料可选

产品介绍

BEIONFLUID 自吸式微量泵 M系列产品说明

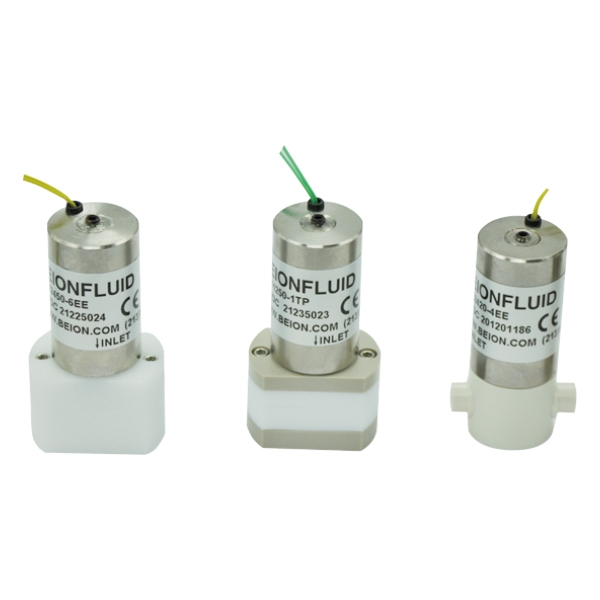

自吸式微量泵

M系列微量泵

产品类型：化学惰性/固定分配量/隔膜式电磁自吸微量泵，专为中低压系统高精度微量流体分配设计。

产品核心特性

高精度分配：20μL~60μL范围内可设置分配量，相对偏差≤5%
节能低耗：能耗低、产热小，设备运行更稳定
结构优势：内体积小，流路设计紧凑
密封可靠：零泄漏，满足精密流体传输要求
超长寿命：2千万次高工作寿命，可连续稳定工作
材质多样：多种惰性触液材料可选，适配腐蚀性液体
适配性广：分配量、流速设置范围广，支持中低压系统应用
自吸功能：可自行排出空气，大规格可自吸1.3米水柱

核心性能参数

出厂单次分配范围：20~60μL
最大脉冲频率：2.0Hz
最大流速：7.2ml/min
正常工作压力：0.3bar（相当于3米水柱压力）
连续工作时长：2.0Hz频率下可连续工作3000小时

惰性触液材料配置

液体流路均采用非金属惰性材料，可输送腐蚀性液体，标泵体为PTFE，各部件材料可选配，具体如下：

部件	标准材料	可选材料
泵体	PTFE	Delrin
隔膜	PTFE	EPDM
单向阀	FKM	EPDM

M21型号详细规格

基础物理参数

项目	参数值
外壳直径	2.54cm
重量	162g
引线标准长度	15in./38cm
引线厚度	26 gauge
引线外层材质	Teflon（特氟龙）
标准接口	1/4-28UNF平底
内体积	105ul

工作压力范围

分配量	吸水扬程	压水扬程
20-30μL	2m	2.5m
50μL	3m	3m

压力差要求：进出口压力差需保持在±0.03bar（30cm水柱）到0Bar之间，保证使用效果。

工作频率参数

最小开启时间	最小关闭时间	最大工作频率
≥150 msec	≥350 msec	≤2.0 Hz

操作说明：先加额定电压完成吸入冲程，断电完成排出冲程；低频率工作时保持通电时间不变，延长断电时间；开机后需通电断电切换工作1分钟。

电路参数

工作电压	功率@70°F(21°C)	电流@70°F(21°C)	脉冲频率功率消耗
12Vdc	4.0 Watts	0.32 amps	≤1.2 Watts
24Vdc	4.0 Watts	0.16 amps	≤1.2 Watts

分配量精度与流量

分配量范围	最大流量	定点精密度	重复性
≥20μL ≤50ul	≤6.0 ml/min	+/-10%	+/-5%

接口与管子匹配

标准接口	建议入口管子内径	建议出口管子内径
1/4-28UNF平底	1/32"	1/32"

北昂流体提供配套的接头和管件，可按需咨询选配。

产品订购命名规则

M XX XX XX - X X X
各段含义（从左至右）：
产品系列（21=21系列微量泵） → 工作电压（06=6VDC；12=12VDC；24=24VDC) → 每次分配量μL（20=20μL；30=30μL；40=40μL；50=50μL) → 泵体材料（1=PTFE；4=PPS；5=PEEK；6=Delrin) → 隔膜材料（E=EPDM；T=PTFE) → 单向阀材料（E=EPDM；V=FKM)

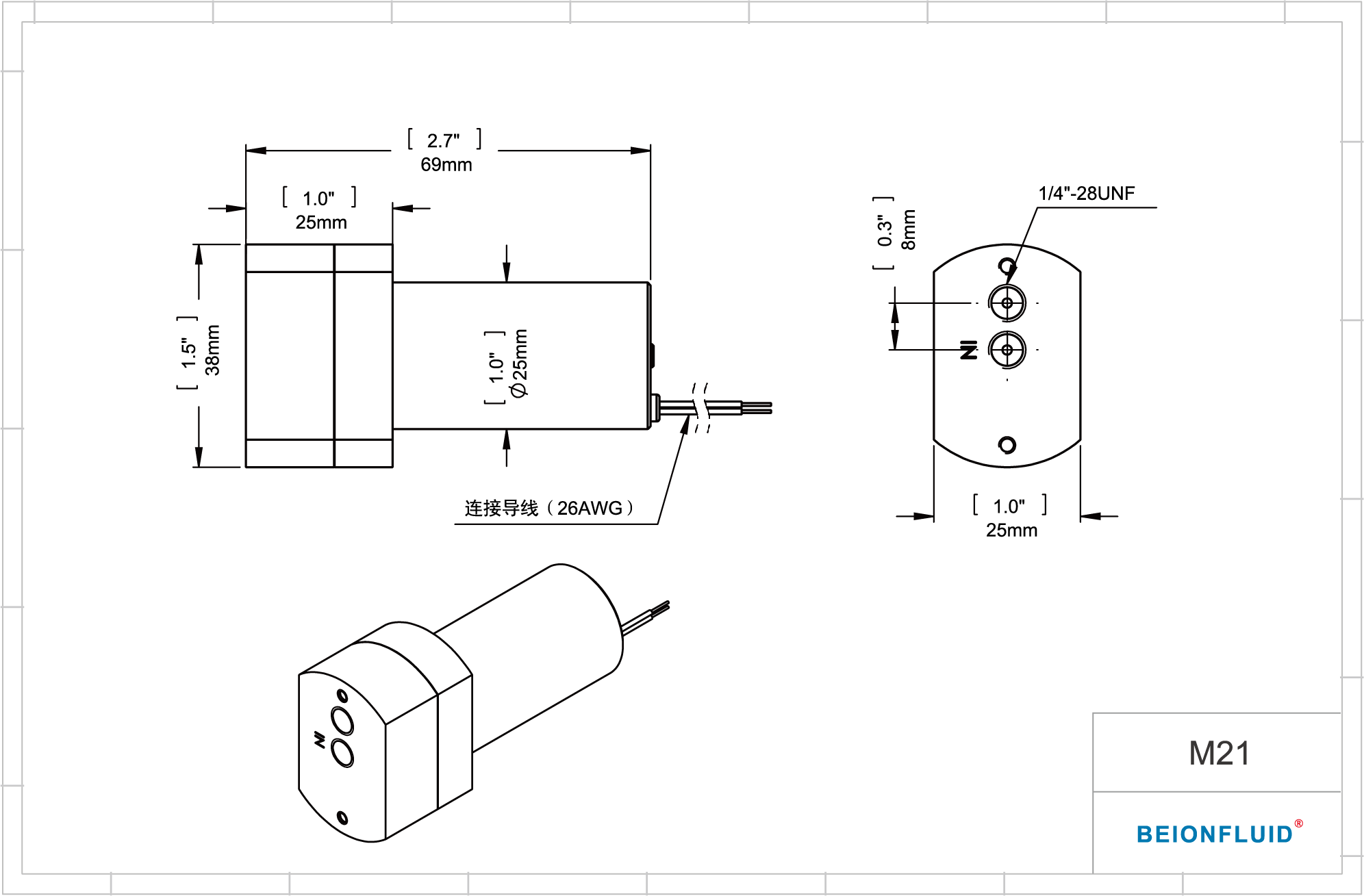

安装图纸

更高精度需求/非标引线和终端定制/配套管件咨询：联系北昂流体 400-006-2810
