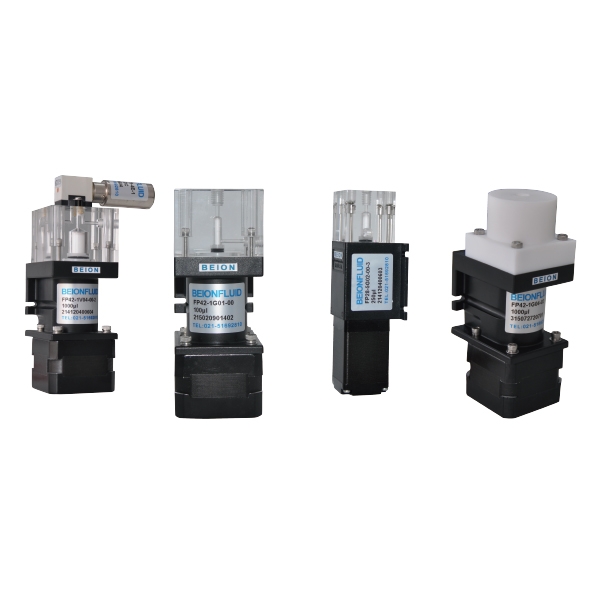

北昂流体FP系列精密柱塞泵，高精度，小体积，广泛应用于各类分析仪器中精密流体分配。
* 高精度，使用北昂自研控制板误差小于2‰、Cv值小于2‰
* 42型1.8度步进直角线步进电机控制
* 泵头材料可选PTFE、PMMA
* 柱塞材质为氧化锆陶瓷
* 500万次循环免维护
* 安装方便快捷，不需要额外添加钣金件支撑
* 可提供定制服务
* 高精度，使用北昂自研控制板误差小于2‰、Cv值小于2‰
* 42型1.8度步进直角线步进电机控制
* 泵头材料可选PTFE、PMMA
* 柱塞材质为氧化锆陶瓷
* 500万次循环免维护
* 安装方便快捷，不需要额外添加钣金件支撑
* 可提供定制服务

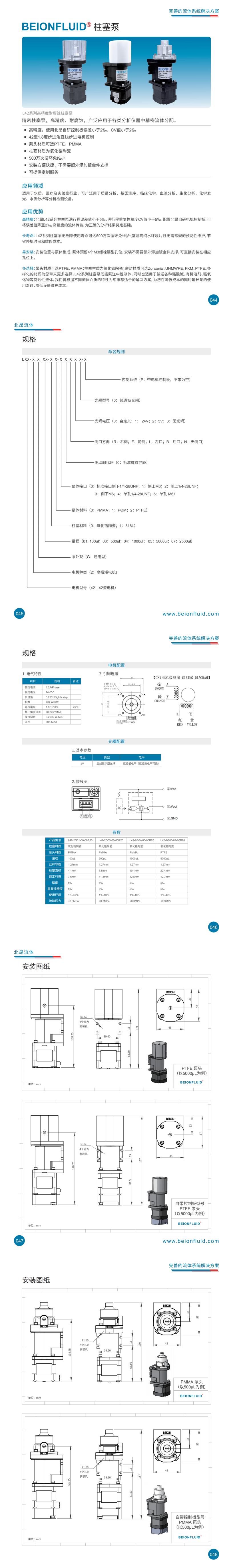

产品介绍
柱塞泵

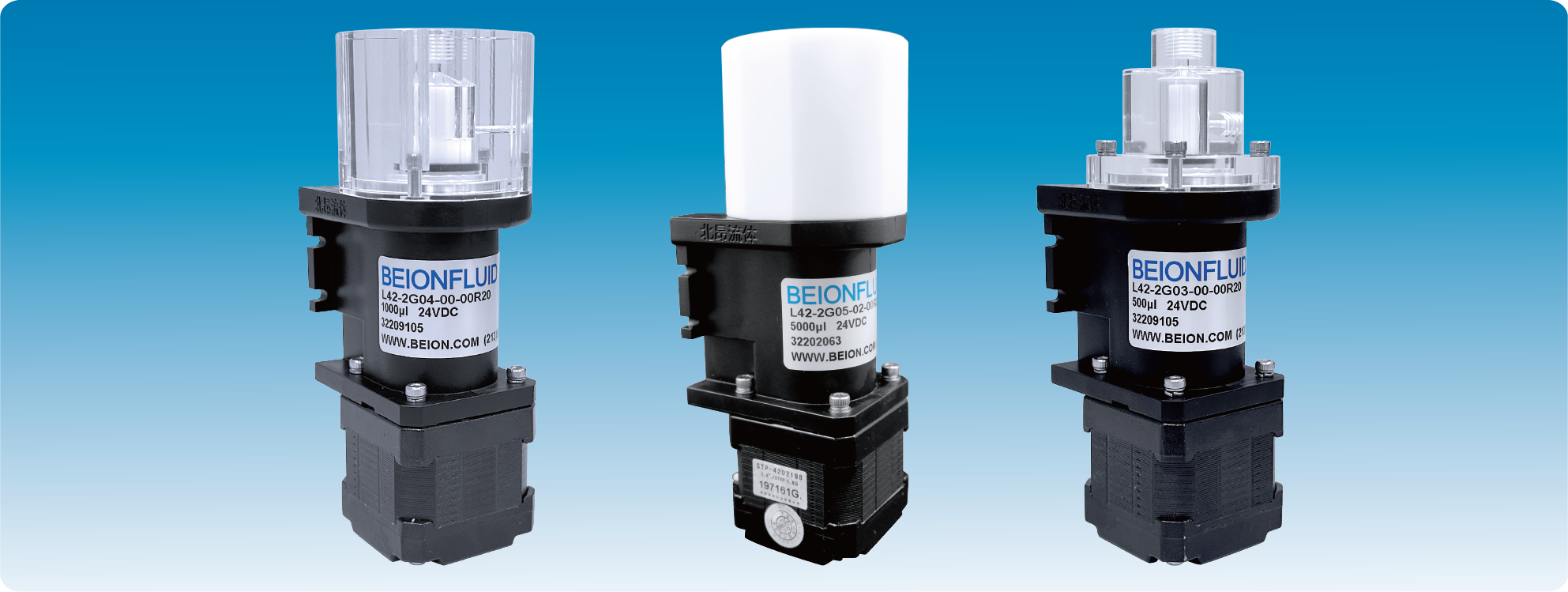

L42系列高精度耐腐蚀柱塞泵
产品定位：精密柱塞泵，主打高精度、耐腐蚀特性，专为各类分析仪器中的精密流体分配场景设计。
产品核心特性
- 高精度控制：标配误差小于5%、CV值小于5%，搭配北昂自研控制板可将误差降至2%、CV值小于2%
- 专业电机驱动：42型1.8度步进角直线步进电机控制，传动精准
- 优质材质可选：泵头材质可选PTFE、PMMA；柱塞材质为氧化锆陶瓷；密封材质多规格可选
- 超长使用寿命：500万次循环免维护（室温高纯水环境），无常规预防性维护需求
- 便捷安装设计：泵体集成安装位，预留4个M3螺栓腰型孔，无需额外钣金件支撑
- 支持定制服务：可根据实际应用需求提供个性化定制方案
应用领域
适用于水质、医疗及实验室行业，广泛配套于各类分析检测设备，包括：质谱分析、基因测序、临床化学、血液分析生化分析、化学发光、水质分析等。
核心应用优势
- 高精度传输：自研控制板进一步提升精度，为分析检测的准确结果奠定基础
- 长寿命低维护：500万次免维护循环，减少设备停机时间和维修成本
- 安装便捷：集成式安装孔位，直接匹配安装，节省安装调试时间
- 多介质适配：多样化材质选择，可泵送中性液体，也可输送强酸碱、有机溶剂、强氧化物等腐蚀性液体，支持定制化介质解决方案
产品命名规则
L XX - X X XX - X X - X X X X X-X
各段含义（从左至右）：
电机型号(42:42型电机) → 电机种类(2:高扭矩电机) → 泵外观(G:通用型) → 量程(01:100ul;03:500ul;04:1000ul;05:5000ul;07:2500ul) → 柱塞材料(0:氧化锆陶瓷;1:316L) → 泵体材料(0:PMMA;1:POM;2:PTFE) → 泵体接口(0:标准接口侧下1/4-28UNF;1:侧上M6;2:侧上1/4-28UNF;3:侧下M6;4:单孔1/4-28UNF;5:单孔M6) → 传动副代码(0:标准螺纹导距) → 侧口方向(R:右侧;F:前侧;L:左口;B:后口;N:无侧口) → 光耦电压(0:自定义;1:24V;2:5V;3:无光耦) → 光耦型号(0:普通1#光耦) → 控制系统(P:带电机控制板,不带为空)
各段含义（从左至右）：
电机型号(42:42型电机) → 电机种类(2:高扭矩电机) → 泵外观(G:通用型) → 量程(01:100ul;03:500ul;04:1000ul;05:5000ul;07:2500ul) → 柱塞材料(0:氧化锆陶瓷;1:316L) → 泵体材料(0:PMMA;1:POM;2:PTFE) → 泵体接口(0:标准接口侧下1/4-28UNF;1:侧上M6;2:侧上1/4-28UNF;3:侧下M6;4:单孔1/4-28UNF;5:单孔M6) → 传动副代码(0:标准螺纹导距) → 侧口方向(R:右侧;F:前侧;L:左口;B:后口;N:无侧口) → 光耦电压(0:自定义;1:24V;2:5V;3:无光耦) → 光耦型号(0:普通1#光耦) → 控制系统(P:带电机控制板,不带为空)
核心配置参数
电机电气特性
| 项目 | 规格 | 备注 |
|---|---|---|
| 额定电流 | 1.2A/Phase | - |
| 额定电压 | 24VDC | - |
| 步进角 | 0.225°/Eighth step | - |
| 相数 | 2相双极性 | - |
| 卷线电阻 | 1.8Ω±10% | 25°C |
| 静止角度误差 | ±0.225°MAX | - |
| 保持扭矩 | 0.259N·m Min | - |
| 温升 | 80K MAX | - |

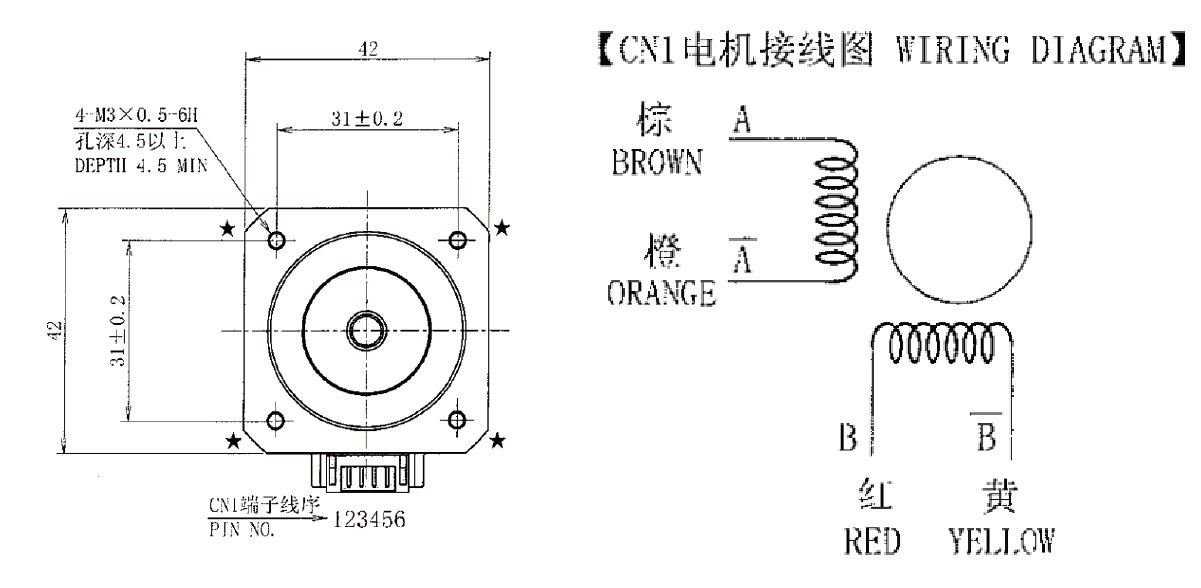

引脚连接

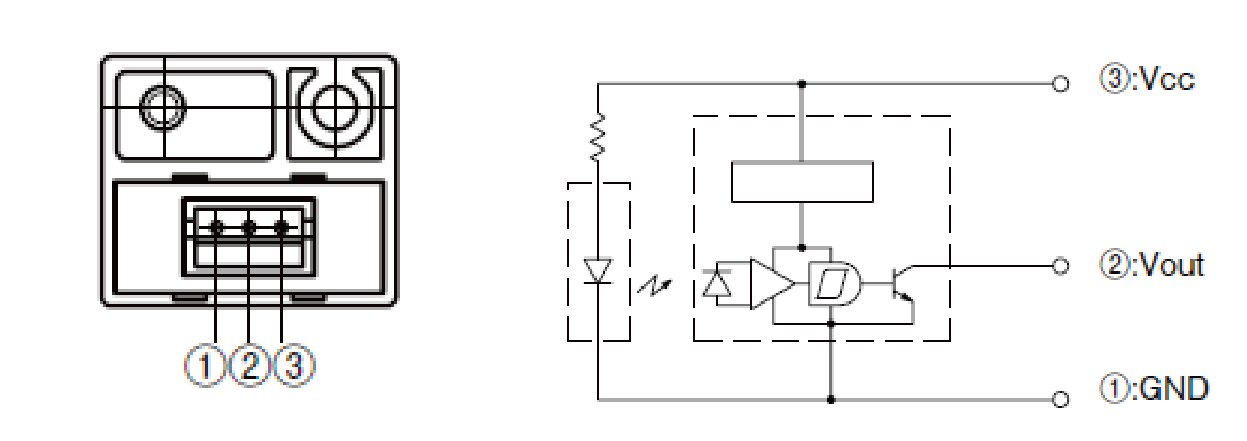

光耦配置参数
| 电压 | 类型 | 电平 |
|---|---|---|
| 5V | 三线数字型光耦 | 遮挡低电平（遮挡高电平可选） |
主流产品型号详细参数
| 产品型号 | L42-2G01-00-00R20 | L42-2G03-00-00R20 | L42-2G04-00-00R20 | L42-2G05-02-00R20 |
|---|---|---|---|---|
| 柱塞材质 | 氧化锆陶瓷 | 氧化锆陶瓷 | 氧化锆陶瓷 | 氧化锆陶瓷 |
| 泵头材质 | PMMA | PMMA | PMMA | PTFE |
| 量程 | 100μL | 500μL | 1000μL | 5000μL |
| 丝杆导程 | 1.27mm | 1.27mm | 1.27mm | 1.27mm |
| 柱塞直径 | 4.1mm | 7.5mm | 10.1mm | 22.4mm |
| 额定行程 | 7.6mm | 11.3mm | 12.5mm | 12.7mm |
| 精度 | ≤5% | ≤5% | ≤5% | ≤5% |
| 重复性精度 | ≤5% | ≤5% | ≤5% | ≤5% |
| 使用环境 | 1°C-40°C | 1°C-40°C | 1°C-40°C | 1°C-40°C |
| 流路压力 | <0.3MPa | <0.3MPa | <0.3MPa | <0.3MPa |

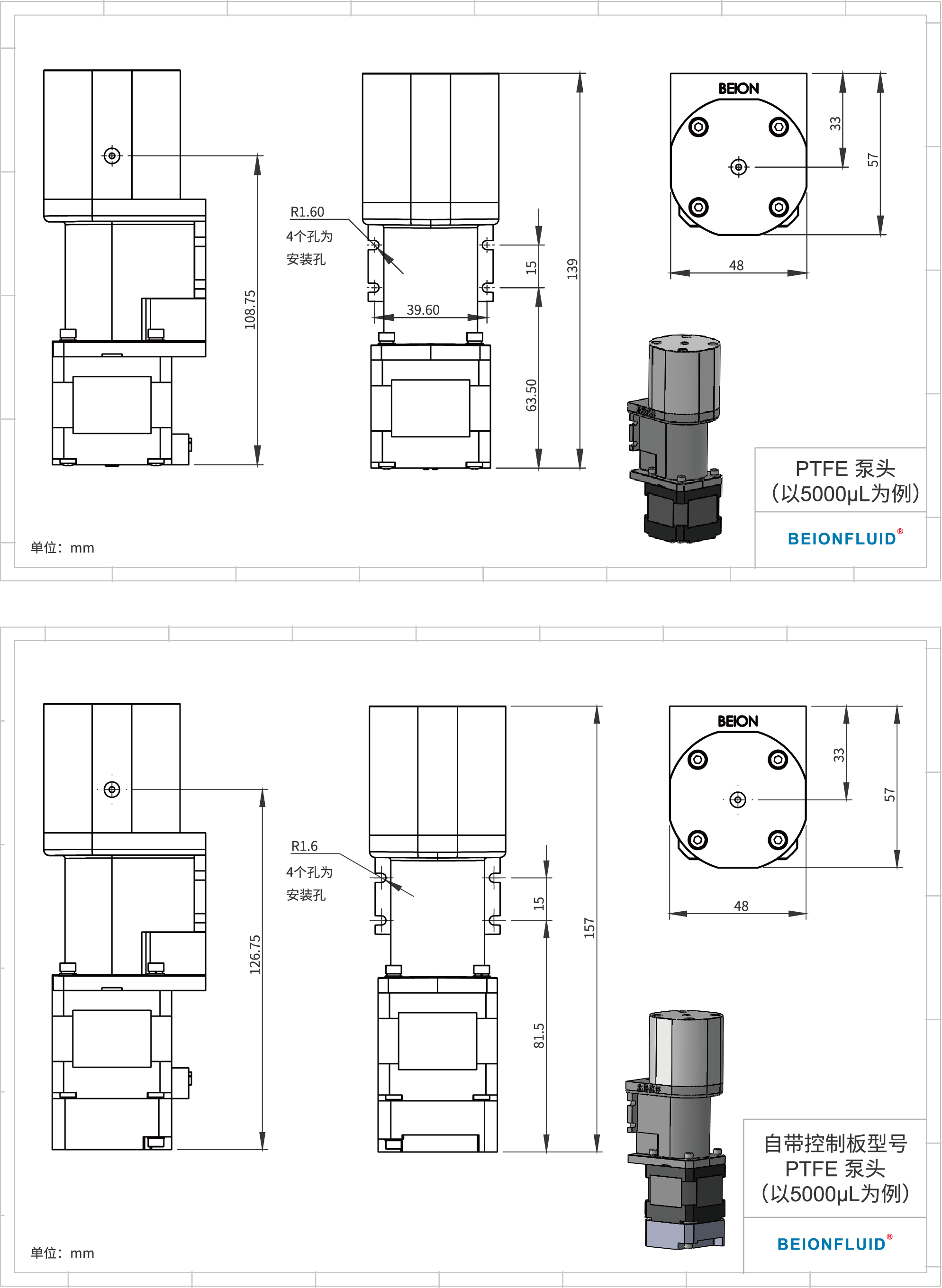

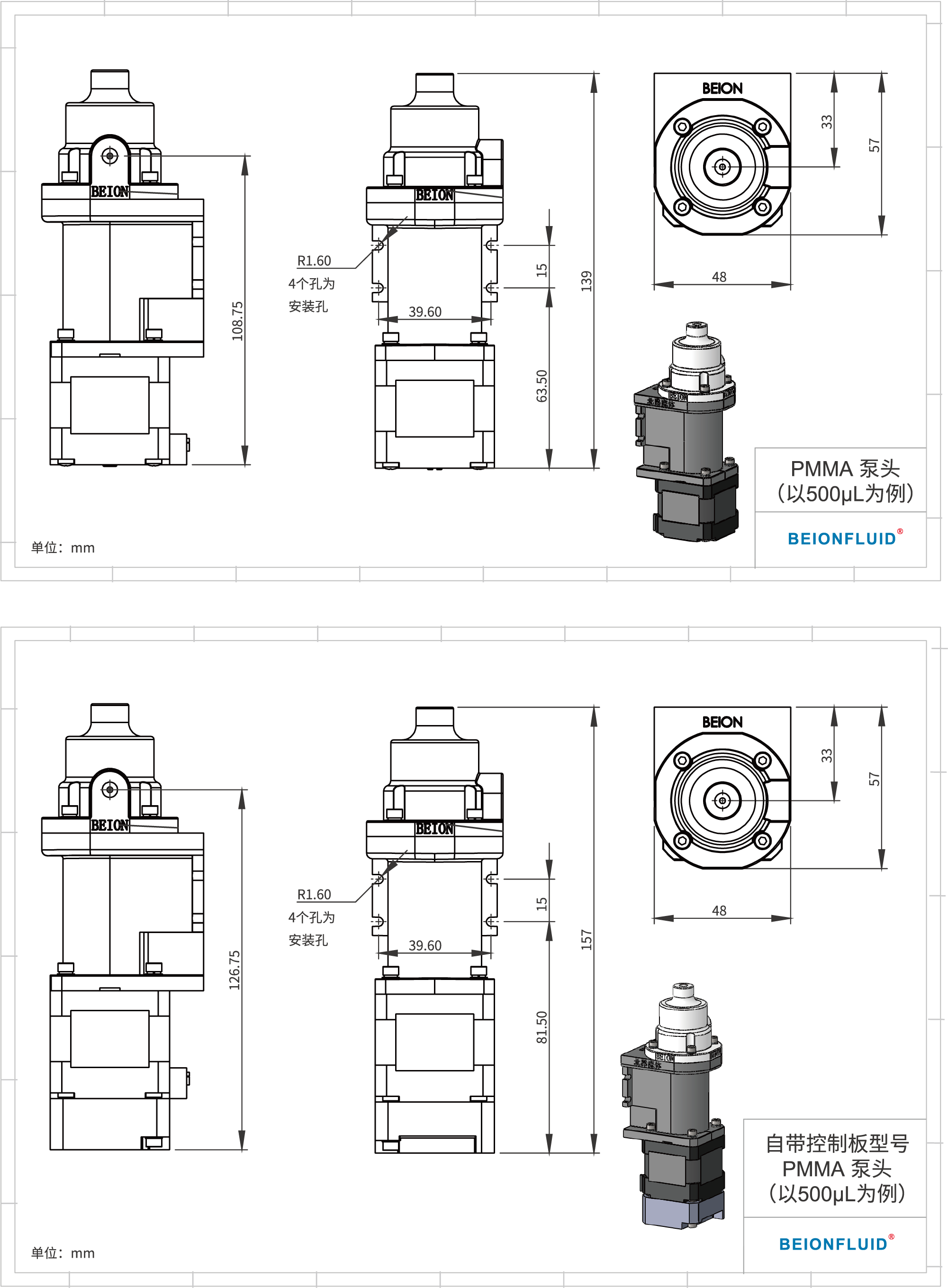

安装图纸参考
通用安装特征：泵体均预留4个M3螺栓腰型安装孔，无需额外钣金件支撑，直接匹配安装即可。
